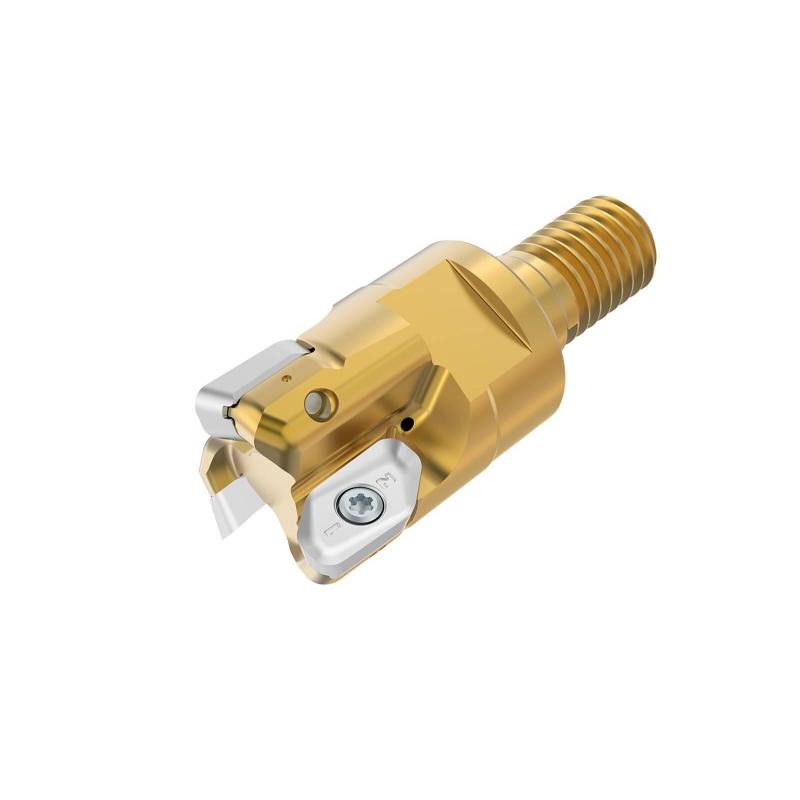

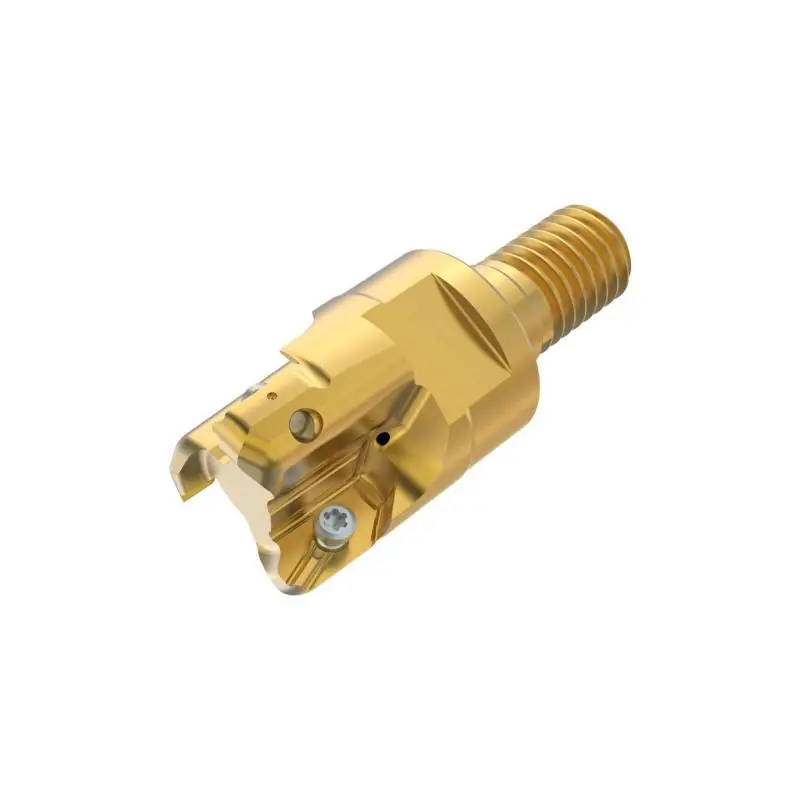

R217.97-1020.RE-X08.3A Fréza (těleso) kopírovací
U dodavatele
Expedice do 3 dnů
Čas dodání je na dotaz
Sleva 15%
10 799,25 Kč
12 705,00 Kč
8 925,00 Kč bez DPH
SC-03308725
SC-03308725
Parametry
- Čistá hmotnost [kg]
- 0.046
- Maximální otáčky
- 40000 rpm
- Objednací kód produktu
- R217.97-1020.RE-X08.3A
- Označení produktu ansi
- R217.97-1020.RE-X08.3A
- Item style code
- 307-01
- Číslo položky
- 03308725
- Pocket seat code of the cutter
- XPKX0803
- Velikost závitu
- M10
- Připojení - strana obrobku
- XPKX0803
- Kód provedení vstupu chladiva
- 1
- Vlastnosti dodávky chladiva
- 1
- Ortogonální úhel čela [deg]
- -7.5
- Úhel nastavení ostří nástroje [deg]
- 90.0
- Úhel nastavení ostří v čelním směru posuvu [deg]
- 90.0
- Úhel nastavení ostří v bočním směru posuvu [deg]
- 90.0

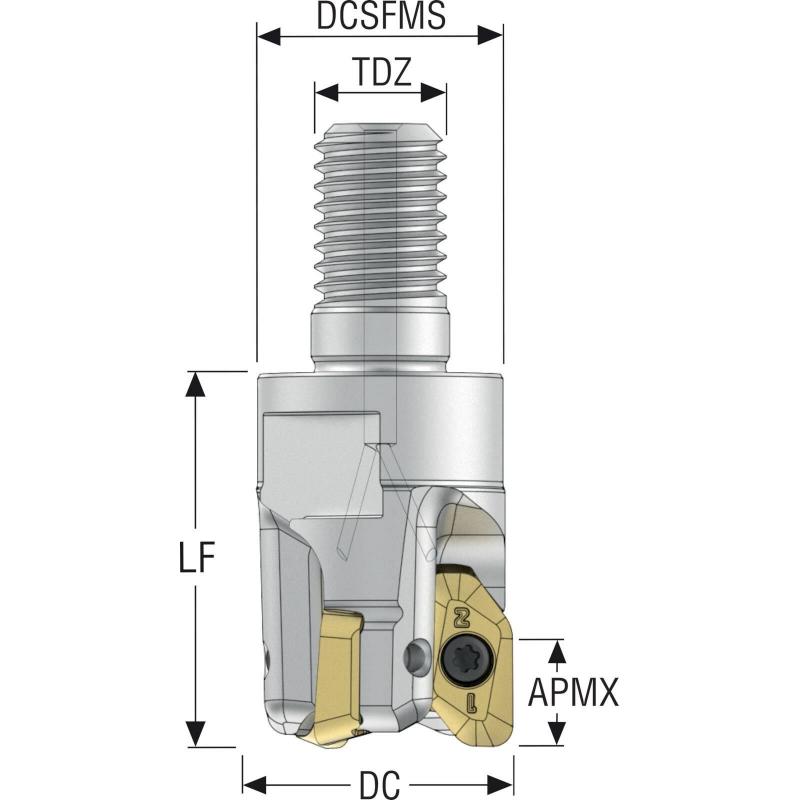

- Funkční délka [mm]
- 28.0
- Max. úhel zafrézování [deg]
- 7.2
- Typ upnutí
- Combimaster
- Axiální úhel čela [deg]
- 1.0
- Max. hloubka řezu [mm]
- 8.1
- Max. hloubka řezu v bočním směru posuvu [mm]
- 8.0
- Cutting pitch differential
- 0
- Cutting pitch density [close]
- Close
- Kód provedení výstupu chladiva
- 3
- Obráběcí průměr [mm]
- 20.0
- Průměr stykové plochy ze strany stroje [mm]
- 18.5
- Radiální úhel čela [deg]
- -7.5
- Materiál řezného prvku
- 819B (35NCD16) 44HRc
- Počet efektivních obvodových břitů
- 3
- Celkový počet funkčních břitů nástroje
- 3
- Maximální průměr otvoru pro šroubovou interpolaci [mm]
- 38.0
- Minimální průměr otvoru pro šroubovou interpolaci [mm]
- 34.4
- Tool item surface treatment
- TiN coating
- Krouticí moment spoje [Nm]
- 40.0
- Velikost klíče
- 15
- Počet efektivních čelních břitů
- 3
