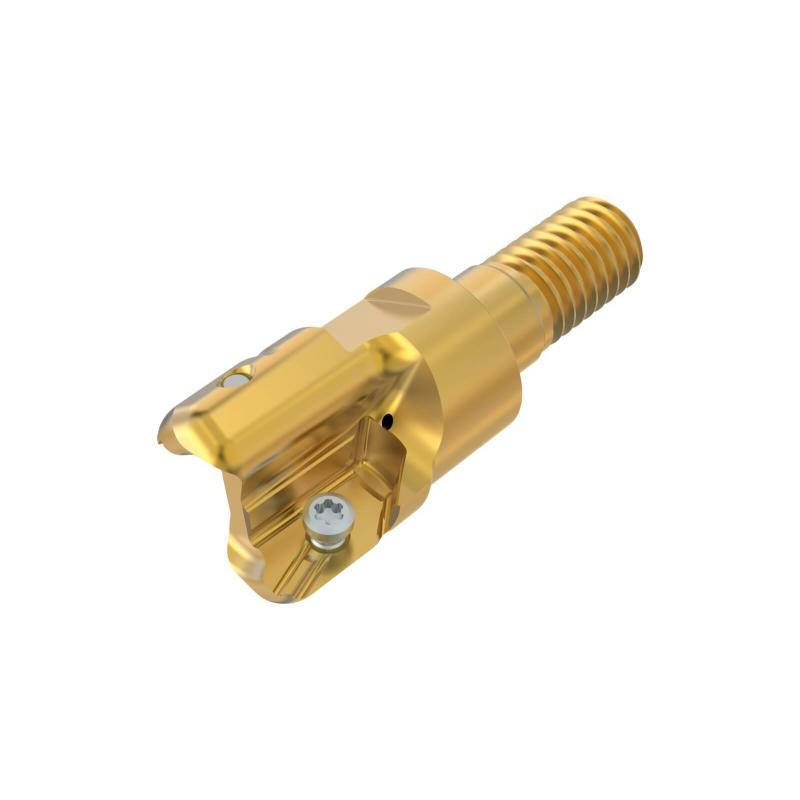

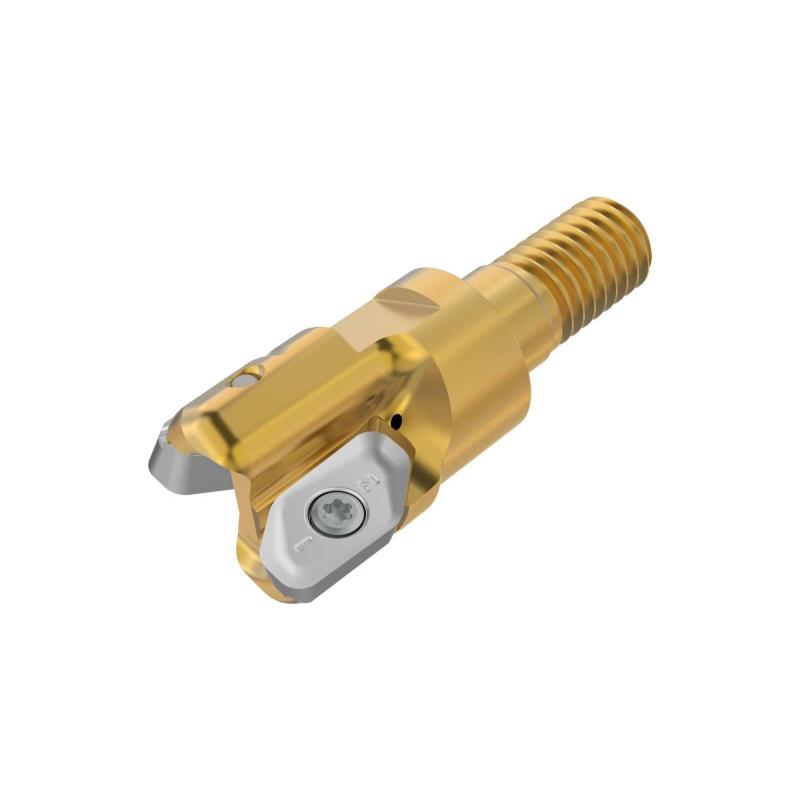

R217.97-1020.RE-X08.2A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.045

Maximální otáčky

40000 rpm

Objednací kód produktu

R217.97-1020.RE-X08.2A

Označení produktu ansi

R217.97-1020.RE-X08.2A

Item style code

307-01

Číslo položky

03245362

Pocket seat code of the cutter

XPKX0803

Velikost závitu

M10

Připojení - strana obrobku

XPKX0803

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-7.5

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

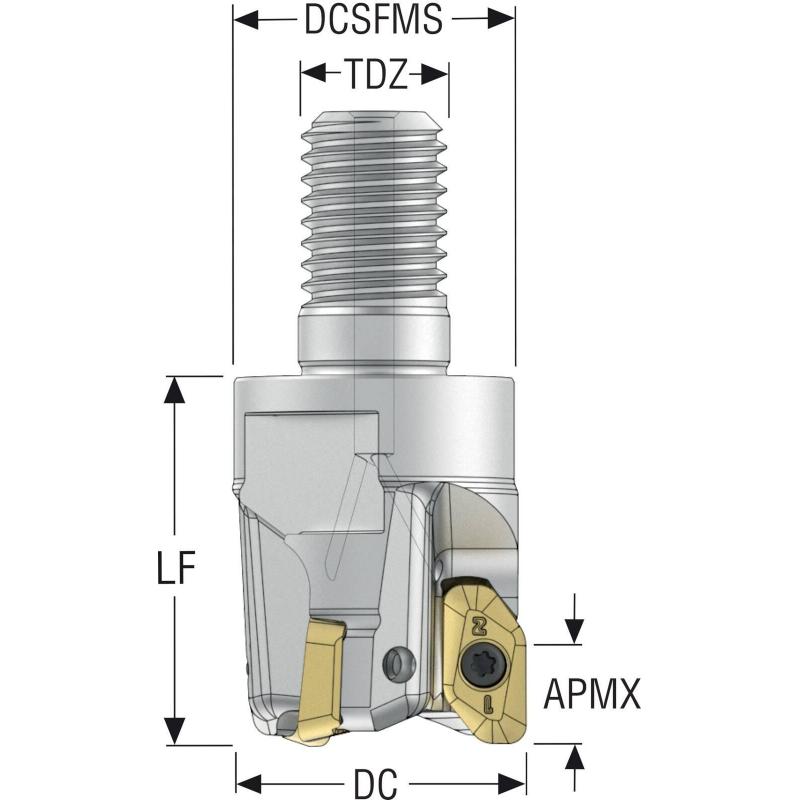

Funkční délka [mm]

28.0

Max. úhel zafrézování [deg]

7.2

Typ upnutí

Combimaster

Axiální úhel čela [deg]

1.0

Max. hloubka řezu [mm]

8.1

Max. hloubka řezu v bočním směru posuvu [mm]

8.0

Cutting pitch differential

0

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

20.0

Průměr stykové plochy ze strany stroje [mm]

18.5

Radiální úhel čela [deg]

-7.5

Materiál řezného prvku

819B (35NCD16) 44HRc

Počet efektivních obvodových břitů

2

Celkový počet funkčních břitů nástroje

2

Maximální průměr otvoru pro šroubovou interpolaci [mm]

38.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

34.4

Tool item surface treatment

TiN coating

Krouticí moment spoje [Nm]

40.0

Velikost klíče

15
