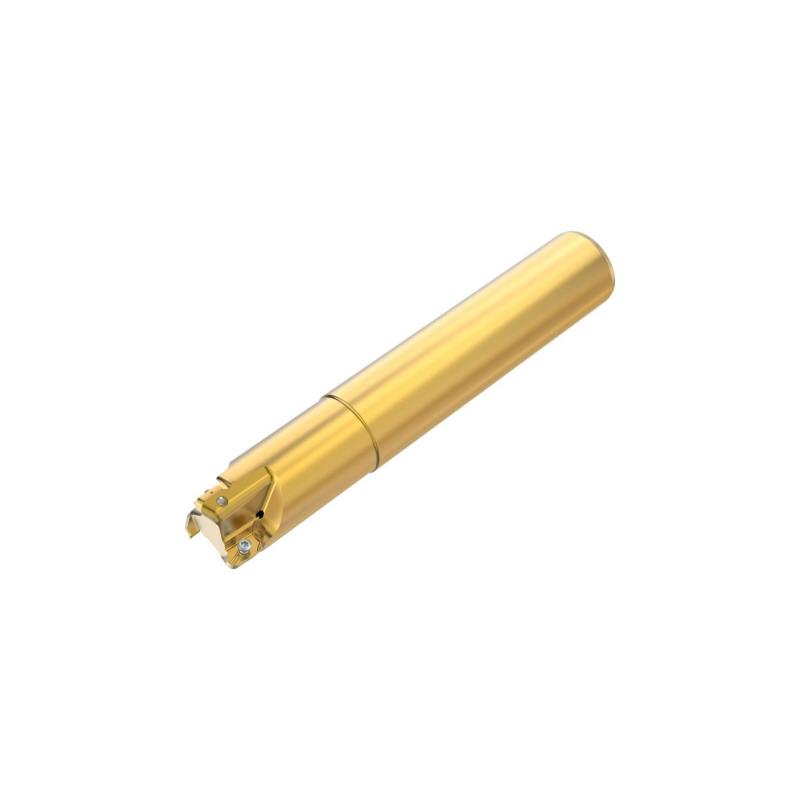

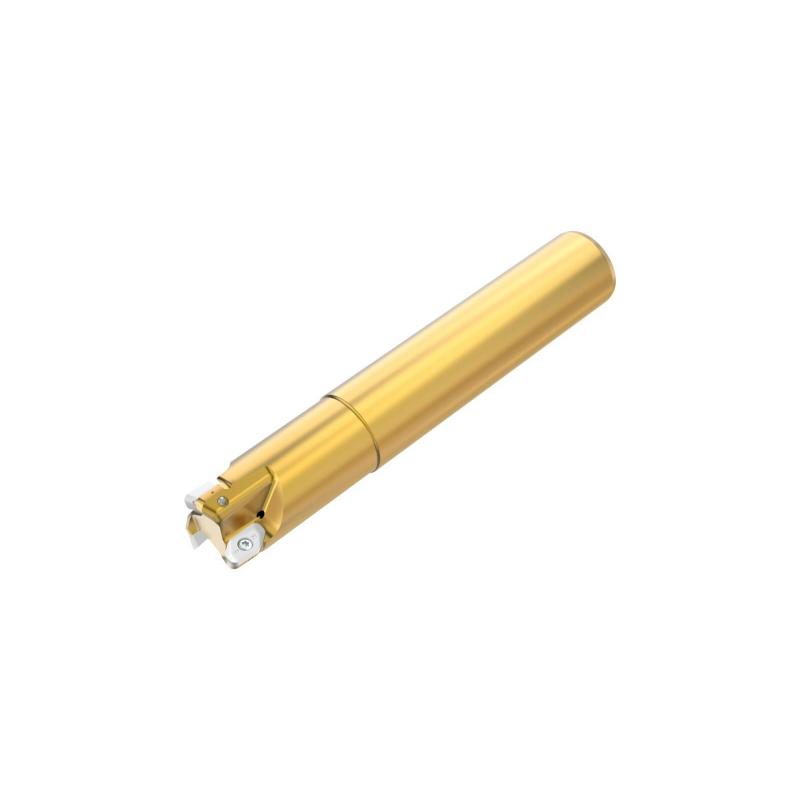

R217.97-1.00-0-X08.3A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.521

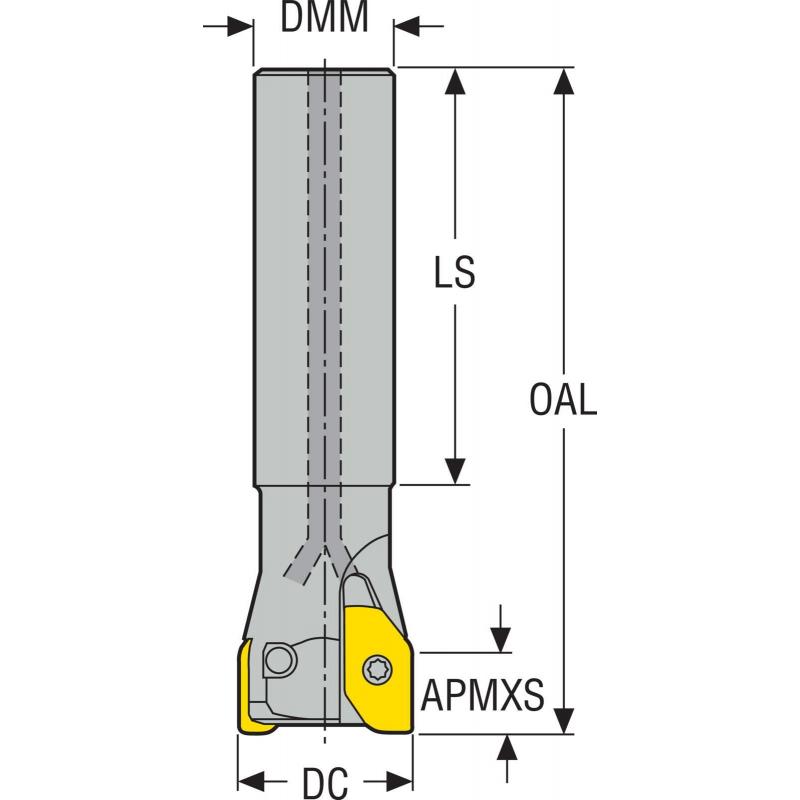

Celková délka

150.0 mm

Délka stopky [mm]

99.0

Maximální otáčky

40000 rpm

Objednací kód produktu

R217.97-1.00-0-X08.3A

Označení produktu ansi

R217.97-1.00-0-X08-3A

Item style code

307-01

Číslo položky

03245372

Pocket seat code of the cutter

XPKX0803

Připojení - strana obrobku

XPKX0803

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Průměr stopky / otvoru pro trn [mm]

25.4

Ortogonální úhel čela [deg]

-7.75

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Max. úhel zafrézování [deg]

4.9

Typ upnutí

Cylindrical

Axiální úhel čela [deg]

3.0

Max. hloubka řezu [mm]

8.1

Max. hloubka řezu v bočním směru posuvu [mm]

8.0

Cutting pitch differential

0

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

25.4

Radiální úhel čela [deg]

-7.75

Materiál řezného prvku

819B (35NCD16) 44HRc

Počet efektivních obvodových břitů

3

Celkový počet funkčních břitů nástroje

3

Maximální průměr otvoru pro šroubovou interpolaci [mm]

48.8

Minimální průměr otvoru pro šroubovou interpolaci [mm]

45.2

Vysunutá délka [mm]

94.0

Tool item surface treatment

TiN coating

Využitelná max. délka [mm]

50.49325
