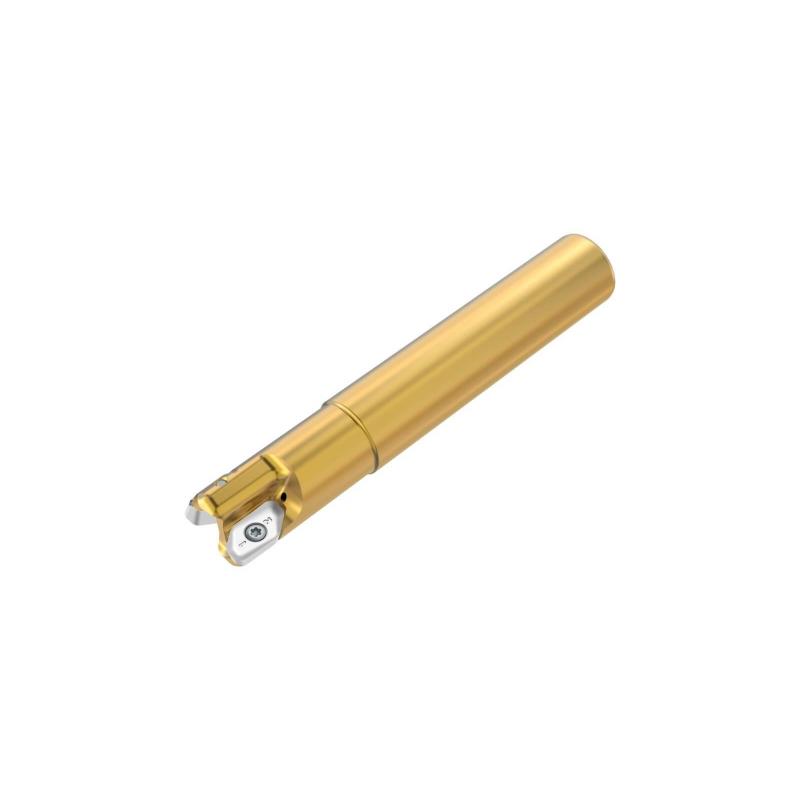

R217.97-0.62-0-X08.2A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.13

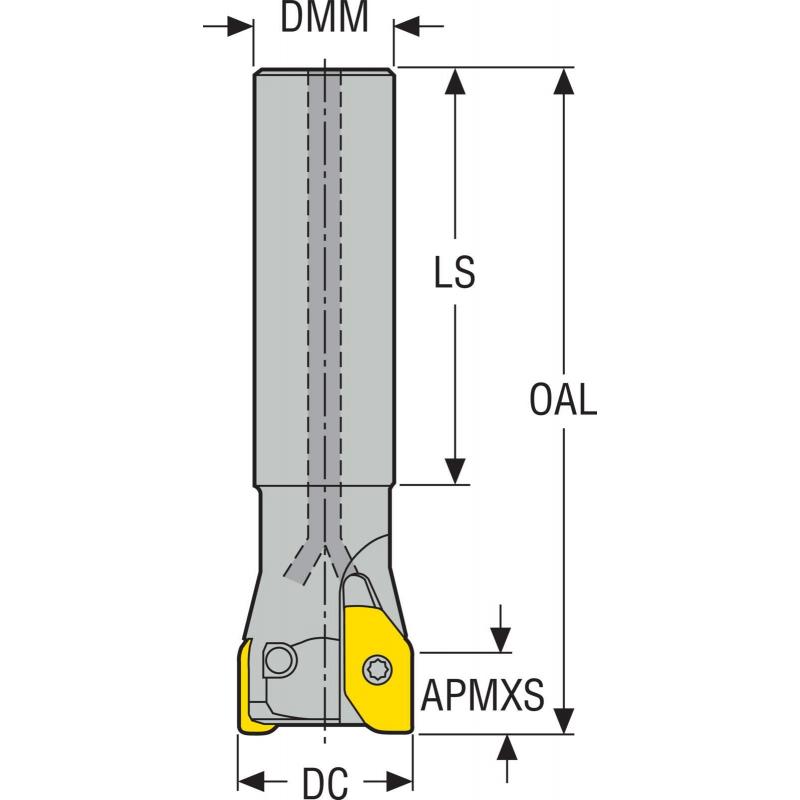

Celková délka

100.0 mm

Délka stopky [mm]

67.0

Maximální otáčky

40000 rpm

Objednací kód produktu

R217.97-0.62-0-X08.2A

Označení produktu ansi

R217.97-0.62-0-X08-2A

Item style code

307-01

Číslo položky

03245370

Pocket seat code of the cutter

XPKX0803

Připojení - strana obrobku

XPKX0803

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Průměr stopky / otvoru pro trn [mm]

15.875

Ortogonální úhel čela [deg]

-5.5

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Max. úhel zafrézování [deg]

11.2

Typ upnutí

Cylindrical

Axiální úhel čela [deg]

0.0

Max. hloubka řezu [mm]

8.1

Max. hloubka řezu v bočním směru posuvu [mm]

8.0

Cutting pitch differential

0

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

15.875

Radiální úhel čela [deg]

-5.5

Materiál řezného prvku

819B (35NCD16) 44HRc

Počet efektivních obvodových břitů

2

Celkový počet funkčních břitů nástroje

2

Maximální průměr otvoru pro šroubovou interpolaci [mm]

29.75

Minimální průměr otvoru pro šroubovou interpolaci [mm]

26.1

Vysunutá délka [mm]

55.0

Tool item surface treatment

TiN coating

Využitelná max. délka [mm]

32.49
