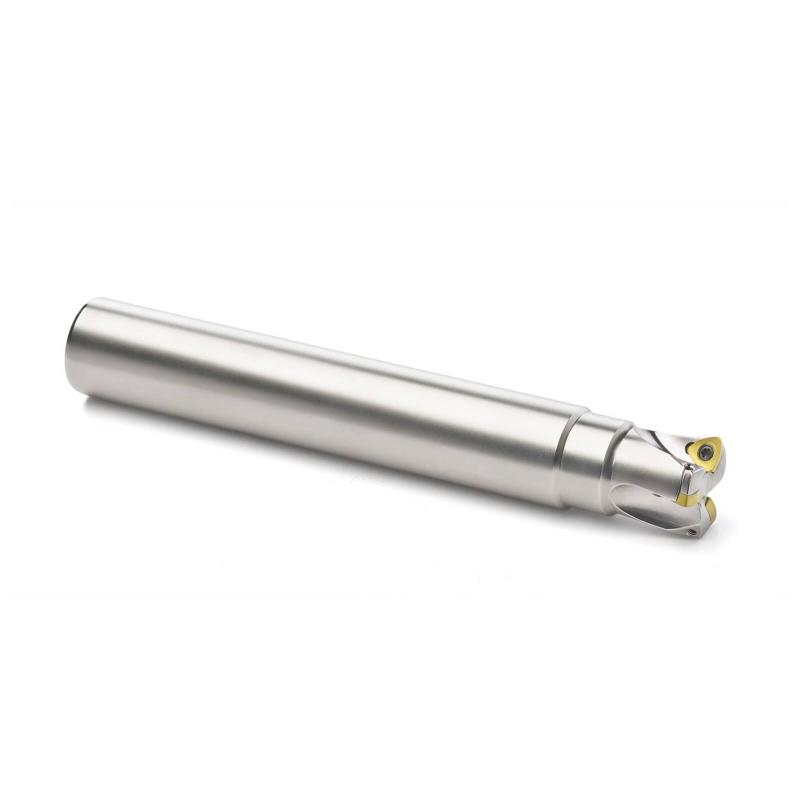

R217.21-2525.0-R100.3A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.576

Celková délka

170.0 mm

Délka stopky [mm]

135.0

Maximální otáčky

29100 rpm

Objednací kód produktu

R217.21-2525.0-R100.3A

Označení produktu ansi

R217.21-2525.0-R100.3A

Item style code

307-01

Číslo položky

02616320

Pocket seat code of the cutter

218.19-100

Datamatrix on item

0

Kód tvaru destičky

218.19

Velikost lůžka pro břitovou destičku

100

Připojení - strana obrobku

218.19-100

Maximální obráběný průměr [mm]

25.0

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Průměr stopky / otvoru pro trn [mm]

25.0

Ortogonální úhel čela [deg]

-3.0

Max. úhel zafrézování [deg]

3.48

Typ upnutí

Cylindrical

Axiální úhel čela [deg]

6.0

Max. hloubka řezu [mm]

0.74

Max. hloubka řezu v bočním směru posuvu [mm]

0.74

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

16.46

Radiální úhel čela [deg]

-3.0

Materiál řezného prvku

819B (35NCD16) 44HRc

Počet efektivních obvodových břitů

3

Celkový počet funkčních břitů nástroje

3

Max. hloubka řezu v čelním směru posuvu [mm]

7.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

48.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

41.46

Vysunutá délka [mm]

114.0

Tool item surface treatment

Nickel coating

Využitelná max. délka [mm]

114.0

Programovací rádius [mm]

1.47

Tloušťka neodřezané vrstvy [mm]

0.45
