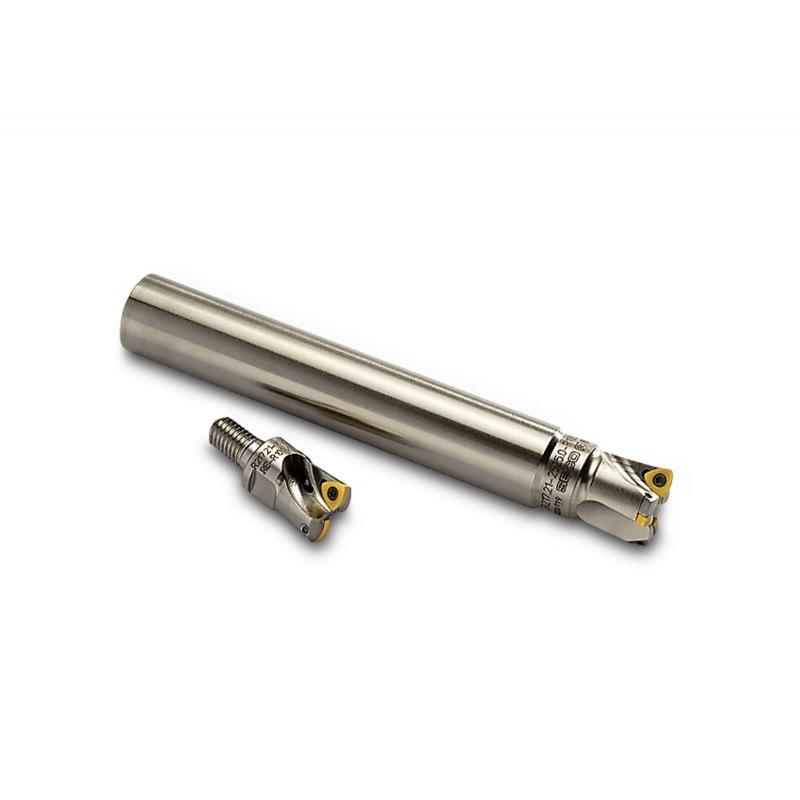

R217.21-0.75RE-R100.2HA Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.128

Celková délka

46.69 mm

Maximální otáčky

32600 rpm

Objednací kód produktu

R217.21-0.75RE-R100.2HA

Označení produktu ansi

R217.21-00.750-10RE-R100-2HA

Item style code

307-01

Číslo položky

02548133

Pocket seat code of the cutter

218.19-100

Datamatrix on item

0

Kód tvaru destičky

218.19

Velikost lůžka pro břitovou destičku

100

Velikost závitu

M10

Připojení - strana obrobku

218.19-100

Maximální obráběný průměr [mm]

19.05

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-3.0

Funkční délka [mm]

27.94

Max. úhel zafrézování [deg]

4.5

Typ upnutí

Combimaster

Axiální úhel čela [deg]

6.0

Max. hloubka řezu [mm]

1.1

Max. hloubka řezu v bočním směru posuvu [mm]

1.1

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

9.07

Průměr stykové plochy ze strany stroje [mm]

18.5

Radiální úhel čela [deg]

-3.0

Materiál řezného prvku

819B (35NCD16) 44HRc

Počet efektivních obvodových břitů

2

Celkový počet funkčních břitů nástroje

2

Max. hloubka řezu v čelním směru posuvu [mm]

7.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

36.1

Minimální průměr otvoru pro šroubovou interpolaci [mm]

28.12

Tool item surface treatment

Nickel coating

Krouticí moment spoje [Nm]

40.0

Velikost klíče

15.875

Programovací rádius [mm]

1.8

Tloušťka neodřezané vrstvy [mm]

0.61
