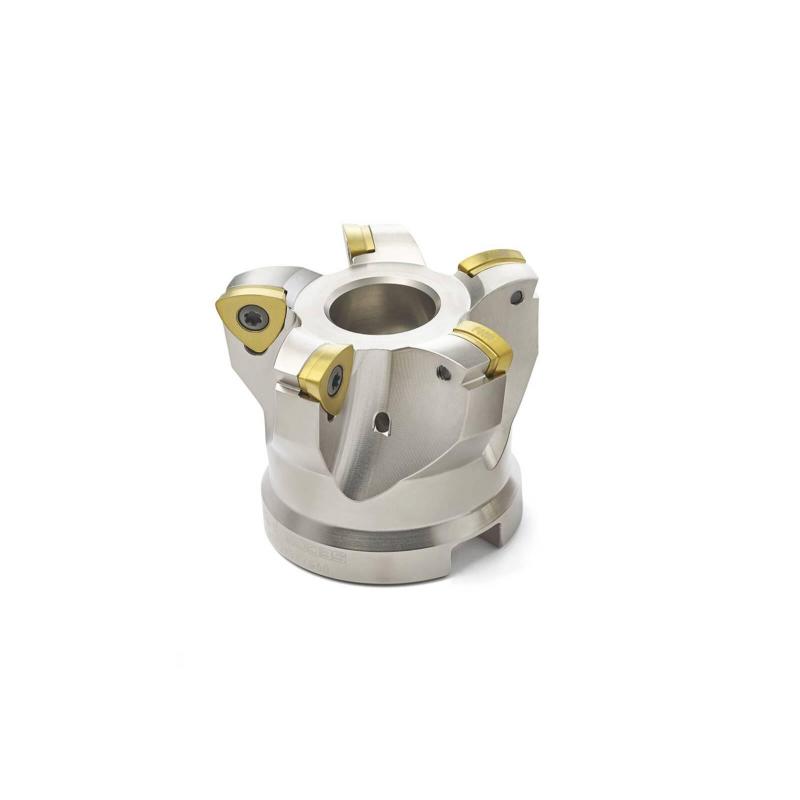

R220.21-0100-R160.7A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

1.507

Maximální otáčky

9700 rpm

Objednací kód produktu

R220.21-0100-R160.7A

Označení produktu ansi

R220.21-0100-R160.7A

Item style code

308-01

Číslo položky

02530946

Pocket seat code of the cutter

218.19-160

Datamatrix on item

0

Kód tvaru destičky

218.19

Velikost lůžka pro břitovou destičku

160

Připojení - strana obrobku

218.19-160

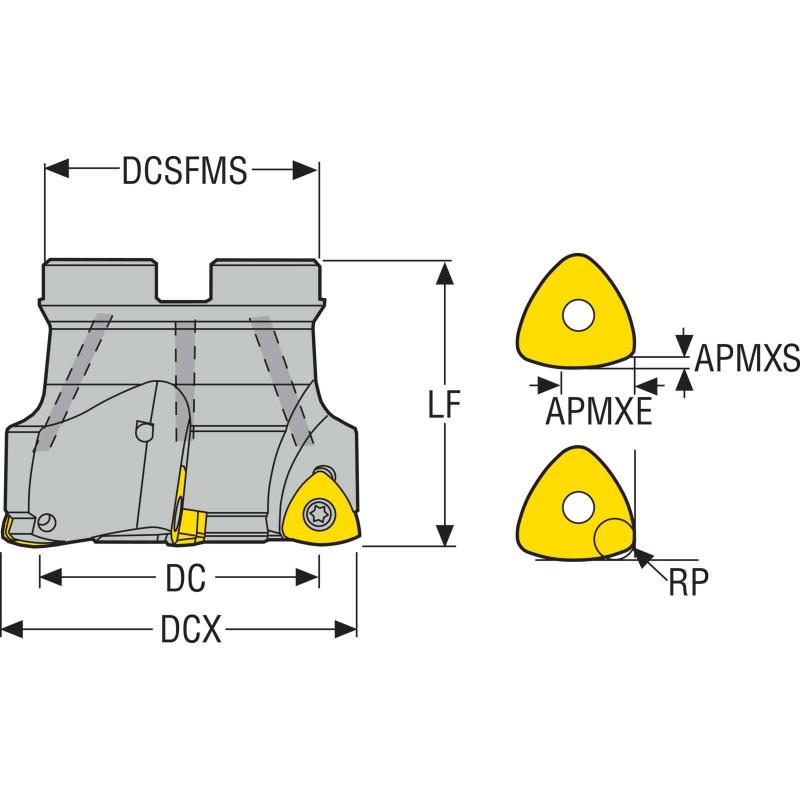

Maximální obráběný průměr [mm]

100.0

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-5.0

Funkční délka [mm]

50.0

Max. úhel zafrézování [deg]

0.54

Typ upnutí

Arbor

Axiální úhel čela [deg]

6.0

Max. hloubka řezu [mm]

1.8

Max. hloubka řezu v bočním směru posuvu [mm]

1.8

Hloubka unášecí drážky [mm]

8.0

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

84.13

Průměr centrálního otvoru [mm]

32.0

Průměr stykové plochy ze strany stroje [mm]

77.0

Radiální úhel čela [deg]

-5.0

Šířka unášecí drážky [mm]

14.4

Materiál řezného prvku

819B (35NCD16) 44HRc

Počet efektivních obvodových břitů

7

Celkový počet funkčních břitů nástroje

7

Max. hloubka řezu v čelním směru posuvu [mm]

11.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

198.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

184.13

Tool item surface treatment

Nickel coating

Programovací rádius [mm]

2.85

Tloušťka neodřezané vrstvy [mm]

0.97
