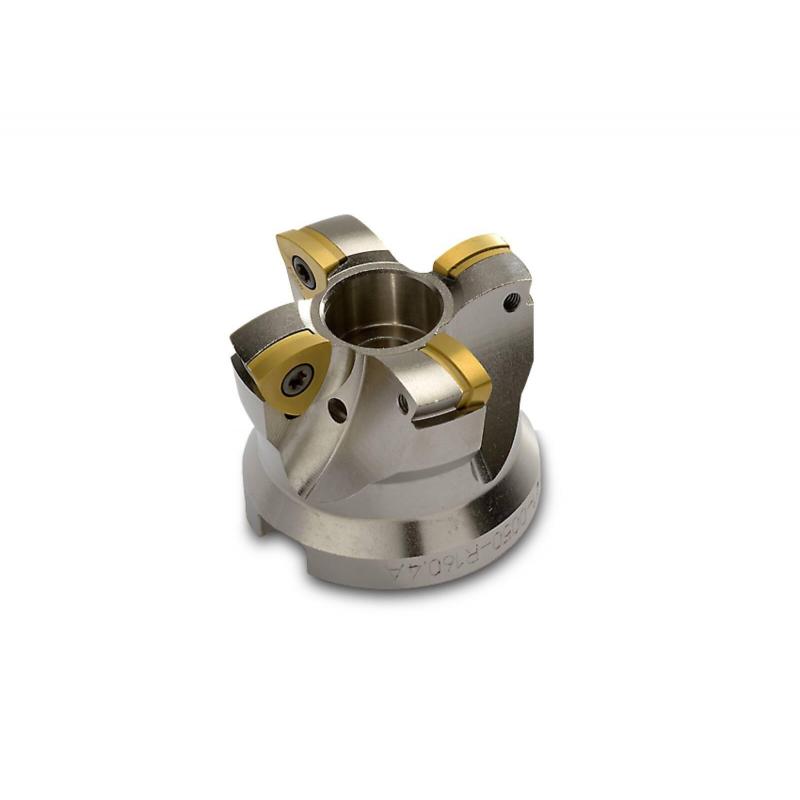

R220.21-02.50-R160.6A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.86

Maximální otáčky

11500 rpm

Objednací kód produktu

R220.21-02.50-R160.6A

Označení produktu ansi

R220.21-02.50-R160-6A

Item style code

308-01

Číslo položky

02825654

Pocket seat code of the cutter

218.19-160

Datamatrix on item

0

Kód tvaru destičky

218.19

Velikost lůžka pro břitovou destičku

160

Připojení - strana obrobku

218.19-160

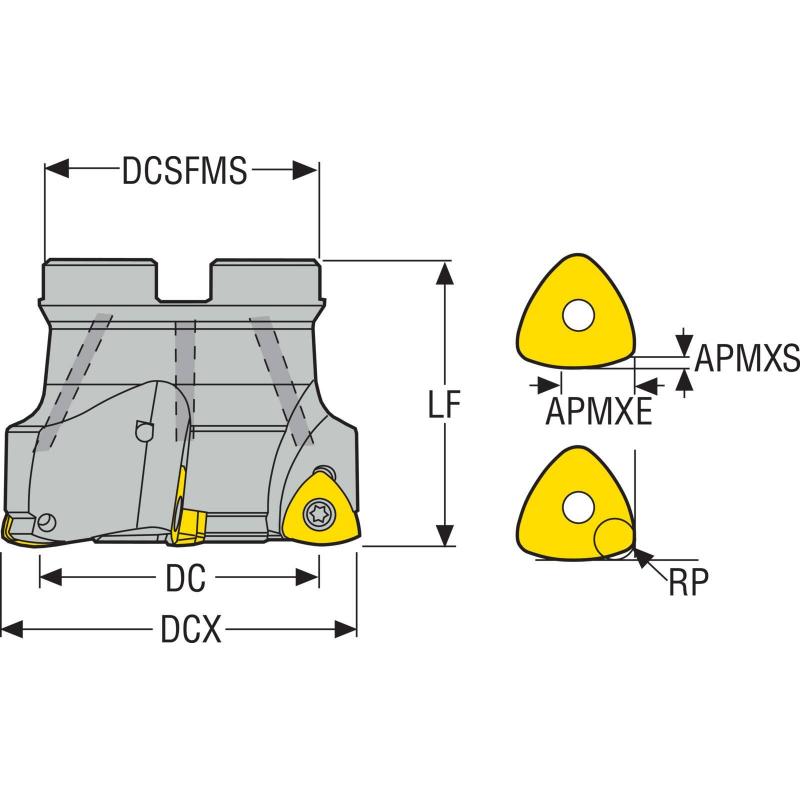

Maximální obráběný průměr [mm]

63.5

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-5.0

Funkční délka [mm]

50.8

Max. úhel zafrézování [deg]

0.83

Typ upnutí

Arbor

Axiální úhel čela [deg]

6.0

Max. hloubka řezu [mm]

2.0

Max. hloubka řezu v bočním směru posuvu [mm]

2.0

Hloubka unášecí drážky [mm]

4.85

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

46.4

Průměr centrálního otvoru [mm]

19.05

Průměr stykové plochy ze strany stroje [mm]

59.7

Radiální úhel čela [deg]

-5.0

Šířka unášecí drážky [mm]

8.18

Materiál řezného prvku

819B (35NCD16) 44HRc

Počet efektivních obvodových břitů

6

Celkový počet funkčních břitů nástroje

6

Max. hloubka řezu v čelním směru posuvu [mm]

11.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

125.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

109.9

Tool item surface treatment

Nickel coating

Programovací rádius [mm]

3.02

Tloušťka neodřezané vrstvy [mm]

1.04
