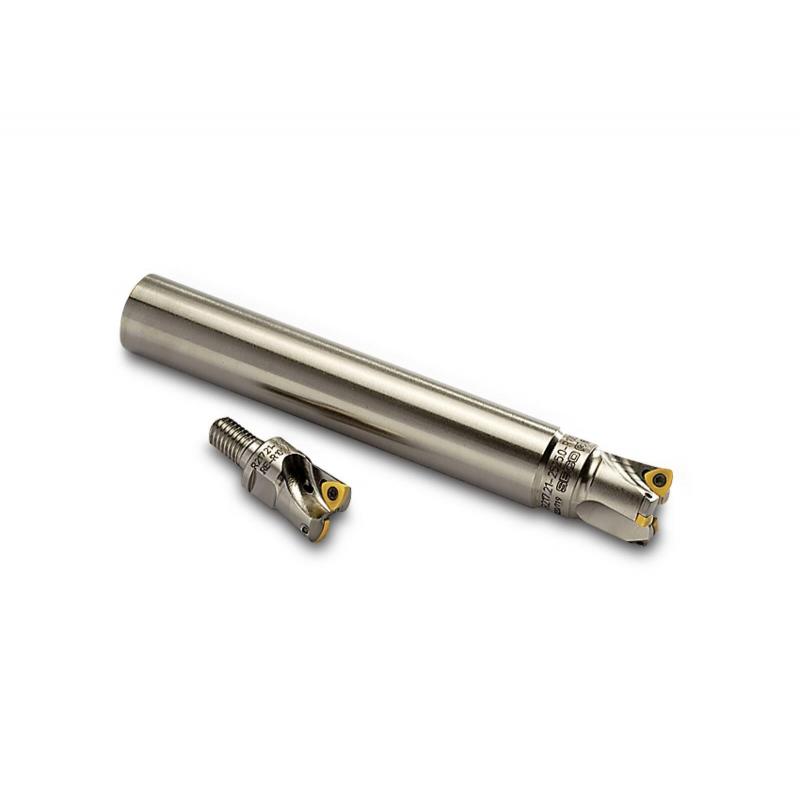

R217.21-1.25-0-R125.3A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

1.08

Celková délka

190.5 mm

Délka stopky [mm]

150.0

Maximální otáčky

19700 rpm

Objednací kód produktu

R217.21-1.25-0-R125.3A

Označení produktu ansi

R217.21-01.25-0-R125-3A

Item style code

307-01

Číslo položky

02553726

Pocket seat code of the cutter

218.19-125

Datamatrix on item

0

Kód tvaru destičky

218.19

Velikost lůžka pro břitovou destičku

125

Připojení - strana obrobku

218.19-125

Maximální obráběný průměr [mm]

31.75

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Průměr stopky / otvoru pro trn [mm]

31.75

Ortogonální úhel čela [deg]

-3.0

Max. úhel zafrézování [deg]

3.73

Typ upnutí

Cylindrical

Axiální úhel čela [deg]

6.0

Max. hloubka řezu [mm]

1.0

Max. hloubka řezu v bočním směru posuvu [mm]

1.0

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

20.91

Radiální úhel čela [deg]

-3.0

Materiál řezného prvku

819B (35NCD16) 44HRc

Počet efektivních obvodových břitů

3

Celkový počet funkčních břitů nástroje

3

Max. hloubka řezu v čelním směru posuvu [mm]

9.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

61.5

Minimální průměr otvoru pro šroubovou interpolaci [mm]

52.66

Vysunutá délka [mm]

130.5

Tool item surface treatment

Nickel coating

Využitelná max. délka [mm]

40.0

Programovací rádius [mm]

1.74

Tloušťka neodřezané vrstvy [mm]

0.61
