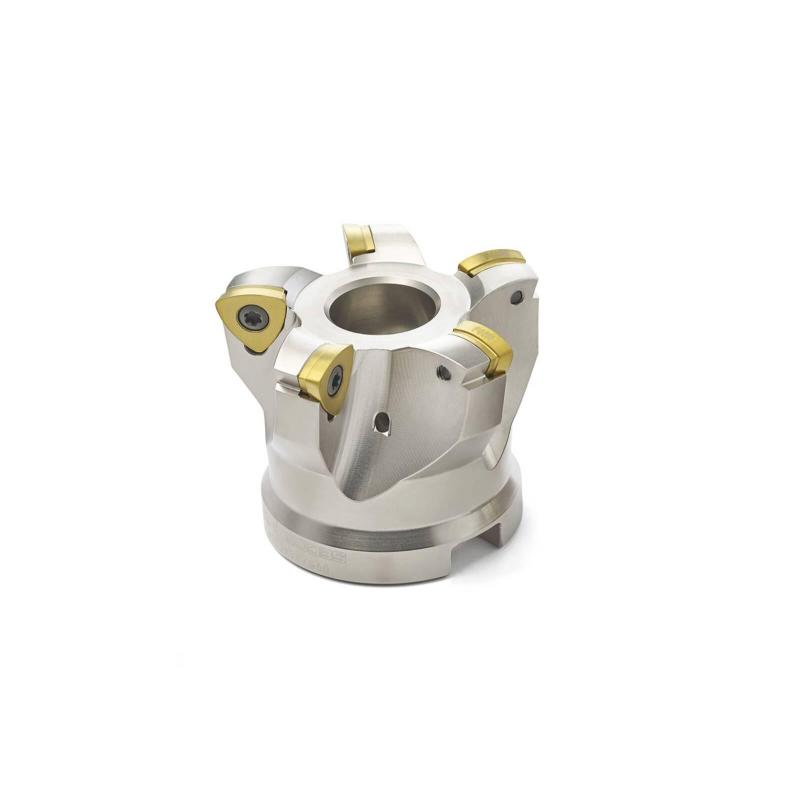

R220.21-0042-R125.4A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.193

Maximální otáčky

17200 rpm

Objednací kód produktu

R220.21-0042-R125.4A

Označení produktu ansi

R220.21-0042-R125.4A

Item style code

308-01

Číslo položky

00030720

Pocket seat code of the cutter

218.19-125

Datamatrix on item

0

Kód tvaru destičky

218.19

Velikost lůžka pro břitovou destičku

125

Připojení - strana obrobku

218.19-125

Maximální obráběný průměr [mm]

42.0

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-5.0

Funkční délka [mm]

40.0

Max. úhel zafrézování [deg]

2.28

Typ upnutí

Arbor

Axiální úhel čela [deg]

6.0

Max. hloubka řezu [mm]

1.0

Max. hloubka řezu v bočním směru posuvu [mm]

1.0

Hloubka unášecí drážky [mm]

5.6

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

31.2

Průměr centrálního otvoru [mm]

16.0

Průměr stykové plochy ze strany stroje [mm]

35.0

Radiální úhel čela [deg]

-5.0

Šířka unášecí drážky [mm]

8.4

Materiál řezného prvku

819B (35NCD16) 44HRc

Počet efektivních obvodových břitů

4

Celkový počet funkčních břitů nástroje

4

Max. hloubka řezu v čelním směru posuvu [mm]

9.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

82.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

73.2

Tool item surface treatment

Nickel coating

Programovací rádius [mm]

1.75

Tloušťka neodřezané vrstvy [mm]

0.61
