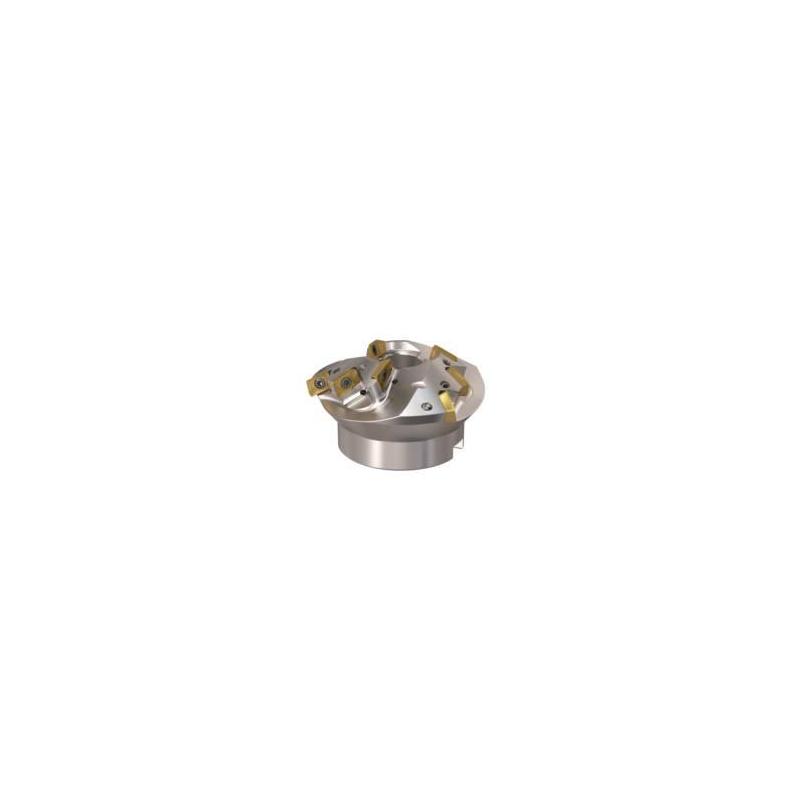

R220.49-01.38-15-XO12-30.3A Fréza (těleso) Turbo pro rohové frézování

Parametry

Čistá hmotnost [kg]

0.984

Maximální otáčky

14400 rpm

Objednací kód produktu

R220.49-01.38-15-XO12-30.3A

Označení produktu ansi

R220.49-01.38-15-XO12-30-3A

Item style code

308-08

Číslo položky

02670045

Počet břitů

3

Pocket seat code of the cutter

XO.X1204

Připojení - strana obrobku

XOMX1204 / XOEX1204

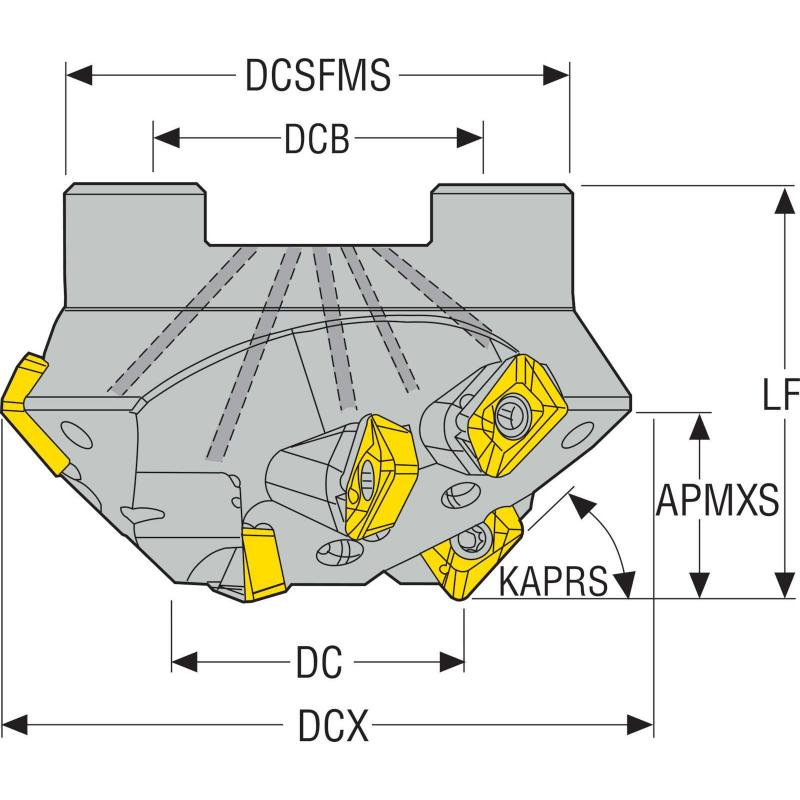

Maximální obráběný průměr [mm]

91.9

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

4.0

Úhel nastavení ostří nástroje [deg]

30.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

30.0

Funkční délka [mm]

50.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

-9.0

Max. hloubka řezu [mm]

15.9

Max. hloubka řezu v bočním směru posuvu [mm]

15.9

Hloubka unášecí drážky [mm]

5.7

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

35.0

Průměr centrálního otvoru [mm]

25.4

Průměr stykové plochy ze strany stroje [mm]

62.0

Radiální úhel čela [deg]

4.0

Šířka unášecí drážky [mm]

9.7

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

3

Celkový počet funkčních břitů nástroje

9

Tool item surface treatment

Nickel Coated
