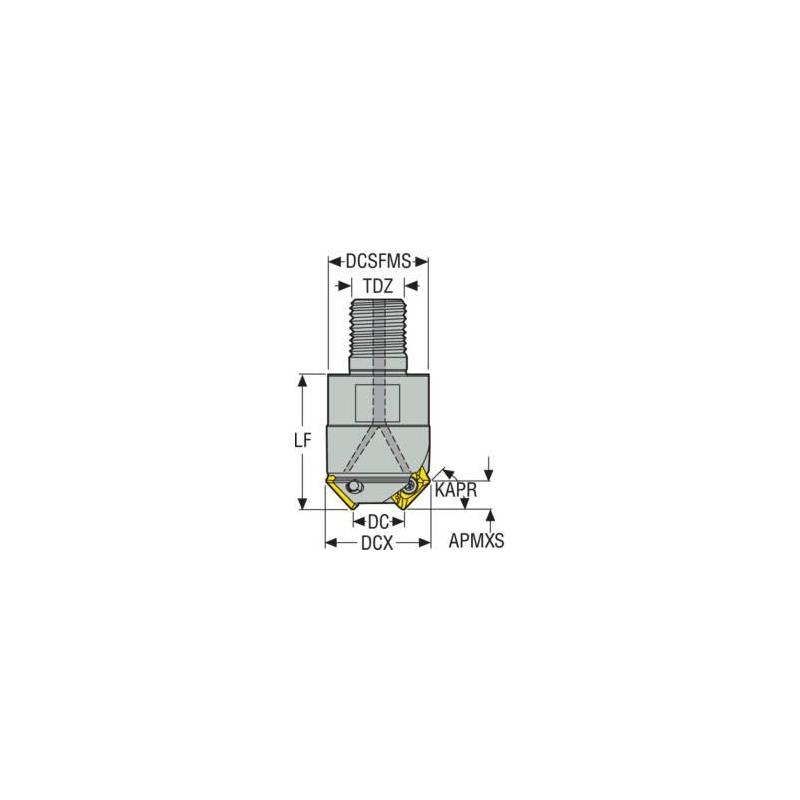

R217.49-1220.RE-XO12-75.2A Fréza (těleso) Turbo pro rohové frézování

Parametry

Čistá hmotnost [kg]

0.08

Maximální otáčky

20500 rpm

Objednací kód produktu

R217.49-1220.RE-XO12-75.2A

Označení produktu ansi

R217.49-1220.RE-XO12-75-2A

Item style code

307-03

Číslo položky

02669576

Počet břitů

2

Pocket seat code of the cutter

XO.X1204

Velikost závitu

M12

Připojení - strana obrobku

XOMX1204 / XOEX1204

Maximální obráběný průměr [mm]

25.4

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-12.0

Úhel nastavení ostří nástroje [deg]

75.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

75.0

Funkční délka [mm]

30.0

Typ upnutí

Combimaster

Axiální úhel čela [deg]

3.0

Max. hloubka řezu [mm]

11.0

Max. hloubka řezu v bočním směru posuvu [mm]

11.0

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

20.0

Průměr stykové plochy ze strany stroje [mm]

23.0

Radiální úhel čela [deg]

-12.0

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

2

Celkový počet funkčních břitů nástroje

2

Tool item surface treatment

Nickel Coated

Krouticí moment spoje [Nm]

60.0

Velikost klíče

19
