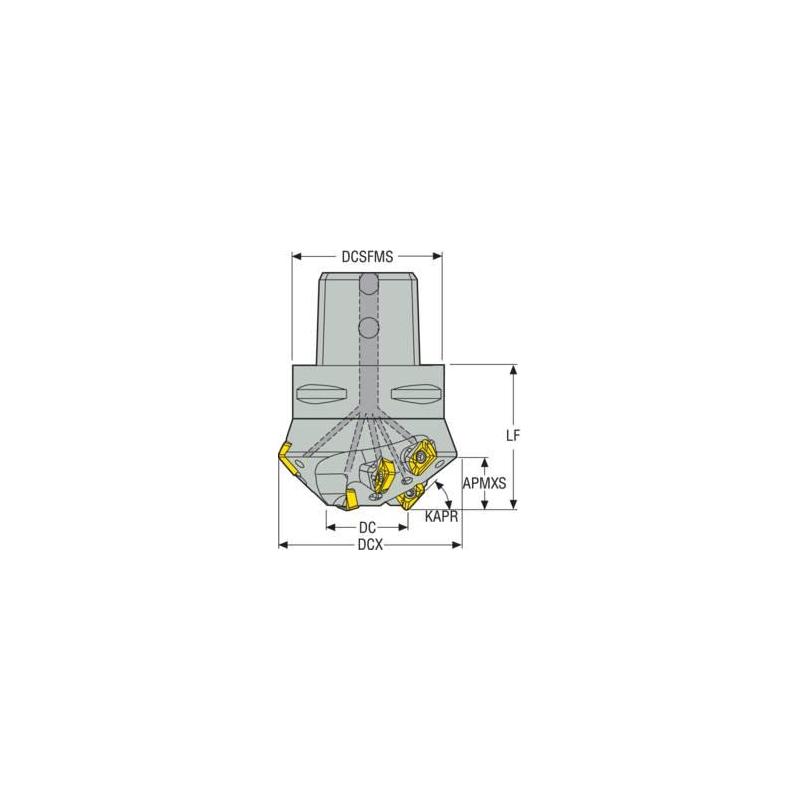

C6-R217.49-032-28-XO12-60.3A Fréza (těleso) Turbo pro rohové frézování

Parametry

Čistá hmotnost [kg]

1.26

Celková délka

98.0 mm

Maximální otáčky

12900 rpm

Objednací kód produktu

C6-R217.49-032-28-XO12-60.3A

Označení produktu ansi

C6-R217.49-032-28-XO12-60-3A

Item style code

307-03

Číslo položky

02669616

Počet břitů

3

Připojení - strana stroje

C6

Pocket seat code of the cutter

XO.X1204

Připojení - strana obrobku

XOMX1204 / XOEX1204

Maximální obráběný průměr [mm]

64.0

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-9.0

Úhel nastavení ostří nástroje [deg]

60.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

60.0

Funkční délka [mm]

60.0

Typ upnutí

Seco-Capto

Axiální úhel čela [deg]

3.0

Max. hloubka řezu [mm]

28.0

Max. hloubka řezu v bočním směru posuvu [mm]

28.0

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

32.0

Průměr stykové plochy ze strany stroje [mm]

63.0

Radiální úhel čela [deg]

-9.0

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

3

Celkový počet funkčních břitů nástroje

9

Tool item surface treatment

Nickel Coated
