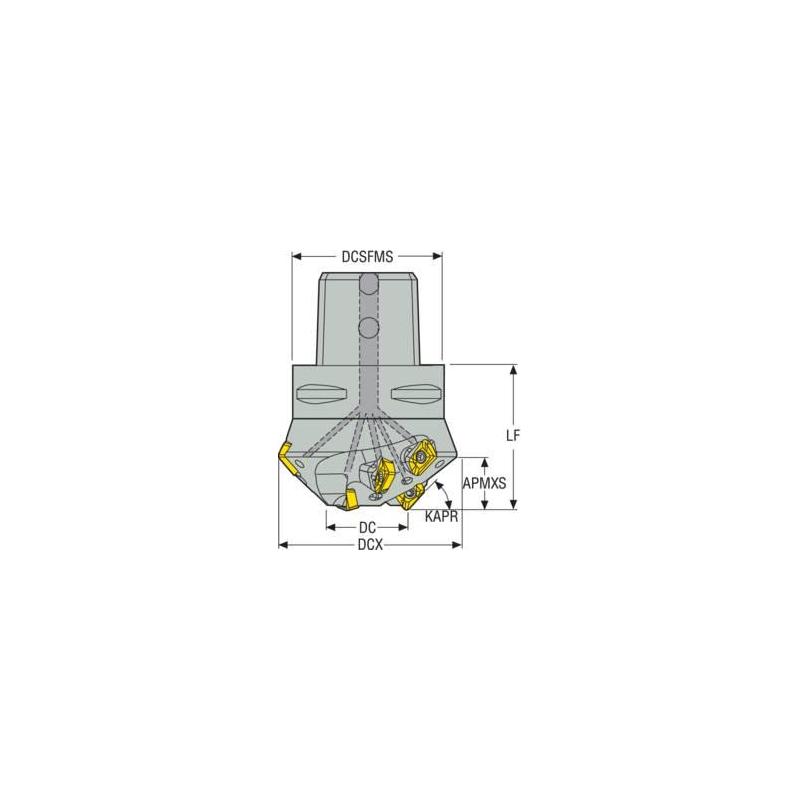

C5-R217.49-032-42-XO12-75.3A Fréza (těleso) Turbo pro rohové frézování

Parametry

Čistá hmotnost [kg]

0.783

Celková délka

100.0 mm

Maximální otáčky

14100 rpm

Objednací kód produktu

C5-R217.49-032-42-XO12-75.3A

Označení produktu ansi

C5-R217.49-032-42-XO12-75-3A

Item style code

307-03

Číslo položky

02669617

Počet břitů

3

Připojení - strana stroje

C5

Pocket seat code of the cutter

XO.X1204

Připojení - strana obrobku

XOMX1204 / XOEX1204

Maximální obráběný průměr [mm]

54.1

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-8.0

Úhel nastavení ostří nástroje [deg]

75.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

75.0

Funkční délka [mm]

70.0

Typ upnutí

Seco-Capto

Axiální úhel čela [deg]

4.0

Max. hloubka řezu [mm]

42.5

Max. hloubka řezu v bočním směru posuvu [mm]

42.5

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

32.0

Průměr stykové plochy ze strany stroje [mm]

50.0

Radiální úhel čela [deg]

-8.0

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

3

Celkový počet funkčních břitů nástroje

12

Tool item surface treatment

Nickel Coated
