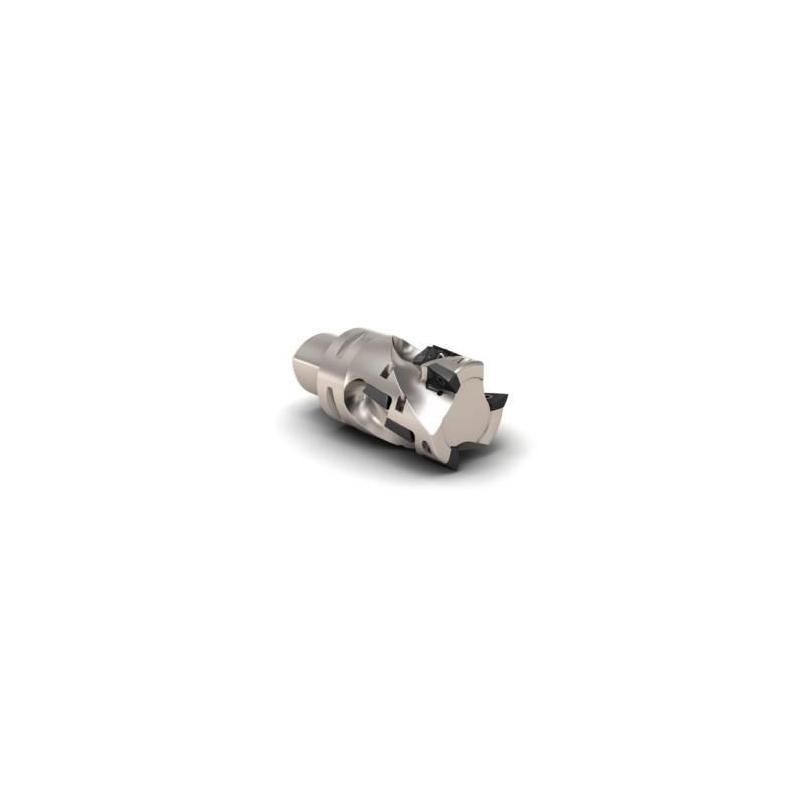

C4-R217.69-044-058-10.5A Fréza (těleso) Turbo pro rohové frézování

Parametry

Čistá hmotnost [kg]

0.6931

Celková délka

114.0 mm

Maximální otáčky

16600 rpm

Objednací kód produktu

C4-R217.69-044-058-10.5A

Označení produktu ansi

C4-R217.69-044-058-10.5A

Item style code

307-07

Číslo položky

02827033

Počet břitů

5

Připojení - strana stroje

C4

Pocket seat code of the cutter

XO.X10T3

Datamatrix on item

0

Kód tvaru destičky

X

Velikost lůžka pro břitovou destičku

10

Připojení - strana obrobku

XOMX10T3 / XOEX10T3

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-6.5

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

90.0

Max. úhel zafrézování [deg]

1.0

Typ upnutí

Seco-Capto

Axiální úhel čela [deg]

6.0

Max. hloubka řezu [mm]

58.0

Max. hloubka řezu v bočním směru posuvu [mm]

58.0

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

44.0

Průměr stykové plochy ze strany stroje [mm]

40.0

Radiální úhel čela [deg]

-6.5

Materiál řezného prvku

819B (35NCD16) 47HRc

Počet efektivních obvodových břitů

5

Celkový počet funkčních břitů nástroje

35

Max. hloubka řezu v čelním směru posuvu [mm]

6.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

86.5

Minimální průměr otvoru pro šroubovou interpolaci [mm]

76.96

Tool item surface treatment

Nickel coating

Směr šroubovice břitů

RIGHT
