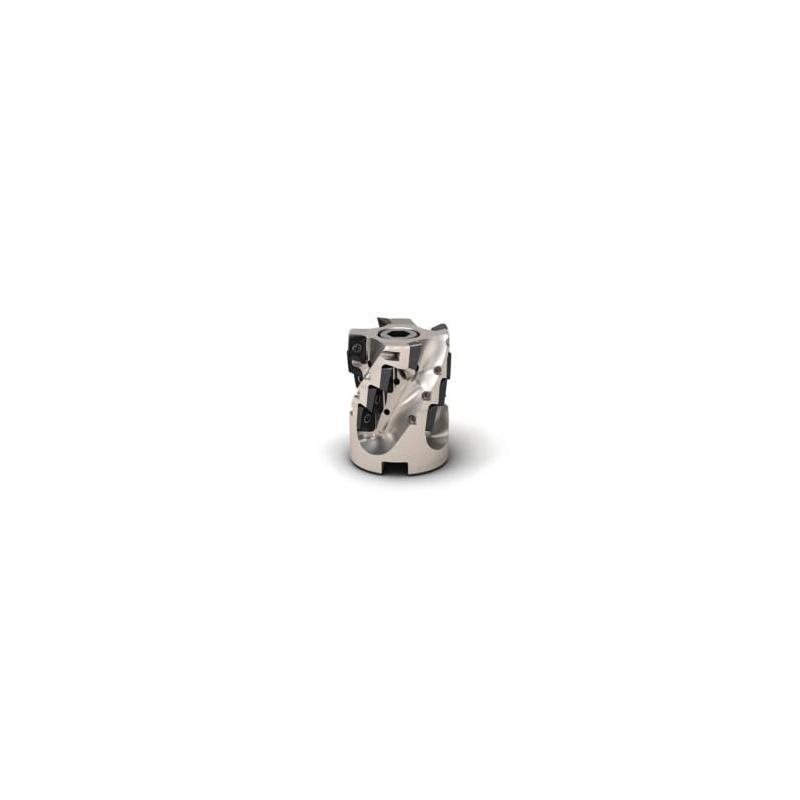

R220.69-00040-034-10.5A Fréza (těleso) Turbo pro rohové frézování

Parametry

Čistá hmotnost [kg]

0.2937

Maximální otáčky

18600 rpm

Objednací kód produktu

R220.69-00040-034-10.5A

Označení produktu ansi

R220.69-00040-034-10.5A

Item style code

308-04

Číslo položky

02827038

Počet břitů

5

Pocket seat code of the cutter

XO.X10T3

Datamatrix on item

0

Kód tvaru destičky

X

Velikost lůžka pro břitovou destičku

10

Připojení - strana obrobku

XOMX10T3 / XOEX10T3

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-7.5

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

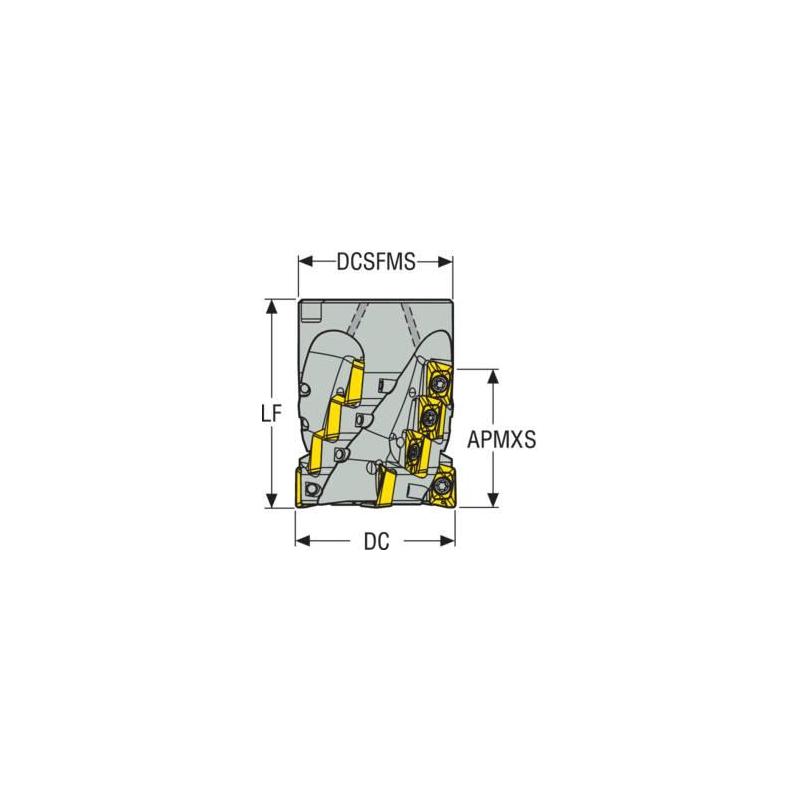

Funkční délka [mm]

55.0

Max. úhel zafrézování [deg]

1.5

Typ upnutí

Arbor

Axiální úhel čela [deg]

6.0

Max. hloubka řezu [mm]

34.0

Max. hloubka řezu v bočním směru posuvu [mm]

34.0

Hloubka unášecí drážky [mm]

5.6

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

40.0

Průměr centrálního otvoru [mm]

16.0

Průměr stykové plochy ze strany stroje [mm]

38.0

Radiální úhel čela [deg]

-7.5

Šířka unášecí drážky [mm]

8.4

Materiál řezného prvku

819B (35NCD16) 47HRc

Počet efektivních obvodových břitů

5

Celkový počet funkčních břitů nástroje

20

Max. hloubka řezu v čelním směru posuvu [mm]

6.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

78.5

Minimální průměr otvoru pro šroubovou interpolaci [mm]

68.96

Tool item surface treatment

Nickel coating

Směr šroubovice břitů

RIGHT
