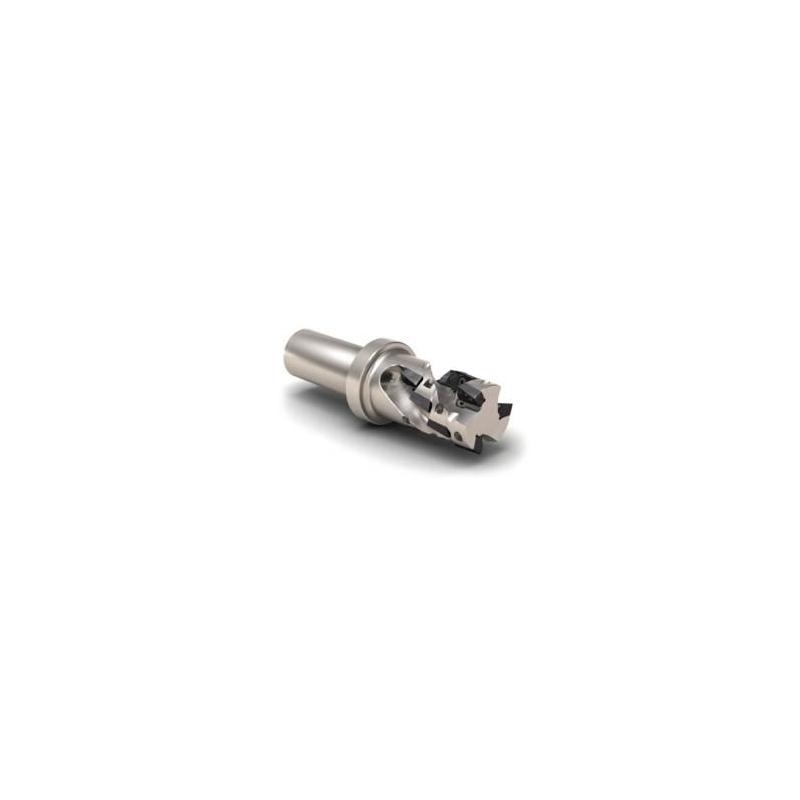

R217.69-2020.3-017-10.2A Fréza (těleso) Turbo pro rohové frézování

Parametry

Čistá hmotnost [kg]

0.1689

Celková délka

85.0 mm

Délka stopky [mm]

50.0

Maximální otáčky

26300 rpm

Objednací kód produktu

R217.69-2020.3-017-10.2A

Označení produktu ansi

R217.69-2020.3-017-10.2A

Item style code

307-07

Číslo položky

02827022

Počet břitů

2

Pocket seat code of the cutter

XO.X10T3

Datamatrix on item

0

Kód tvaru destičky

X

Velikost lůžka pro břitovou destičku

10

Připojení - strana obrobku

XOMX10T3 / XOEX10T3

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Průměr stopky / otvoru pro trn [mm]

20.0

Ortogonální úhel čela [deg]

-6.5

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

59.0

Max. úhel zafrézování [deg]

4.5

Typ upnutí

Weldon

Axiální úhel čela [deg]

7.0

Max. hloubka řezu [mm]

17.0

Max. hloubka řezu v bočním směru posuvu [mm]

17.0

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

20.0

Radiální úhel čela [deg]

-6.5

Materiál řezného prvku

819B (35NCD16) 47HRc

Počet efektivních obvodových břitů

2

Celkový počet funkčních břitů nástroje

4

Max. hloubka řezu v čelním směru posuvu [mm]

6.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

38.5

Minimální průměr otvoru pro šroubovou interpolaci [mm]

28.96

Vysunutá délka [mm]

35.0

Tool item surface treatment

Nickel coating

Směr šroubovice břitů

RIGHT

Využitelná max. délka [mm]

35.0
