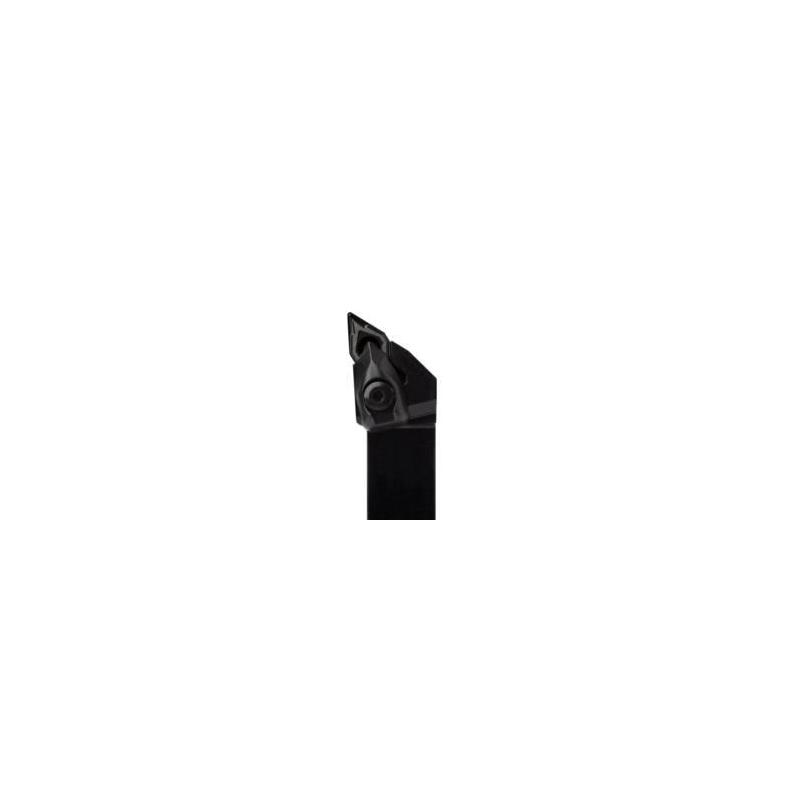

DDJNL2020K15-M Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.383

Délka stopky [mm]

84.0

Směr řezu [řez]

Left

Objednací kód produktu

DDJNL2020K15-M

Označení produktu ansi

DDJNL2020K15-M

Item style code

309-01

Číslo položky

02588149

Připojení - strana stroje

2020

Kód tvaru destičky

D

Velikost lůžka pro břitovou destičku

1506

Připojení - strana obrobku

DN.1504/DN..1506*

Šířka stopky [mm]

20.0

Vlastnosti dodávky chladiva

0

Minimální vnitřní obráběný průměr [mm]

175.0

Ortogonální úhel čela [deg]

-6.0

Výška stopky držáku [mm]

20.0

Systém upínání destiček

D

Úhel nastavení ostří nástroje [deg]

93.0

Kód úhlu břitu nástroje

J

Úhel nastavení ostří v čelním směru posuvu [deg]

122.0

Úhel nastavení ostří v bočním směru posuvu [deg]

93.0

Úhel sklonu [deg]

-6.0

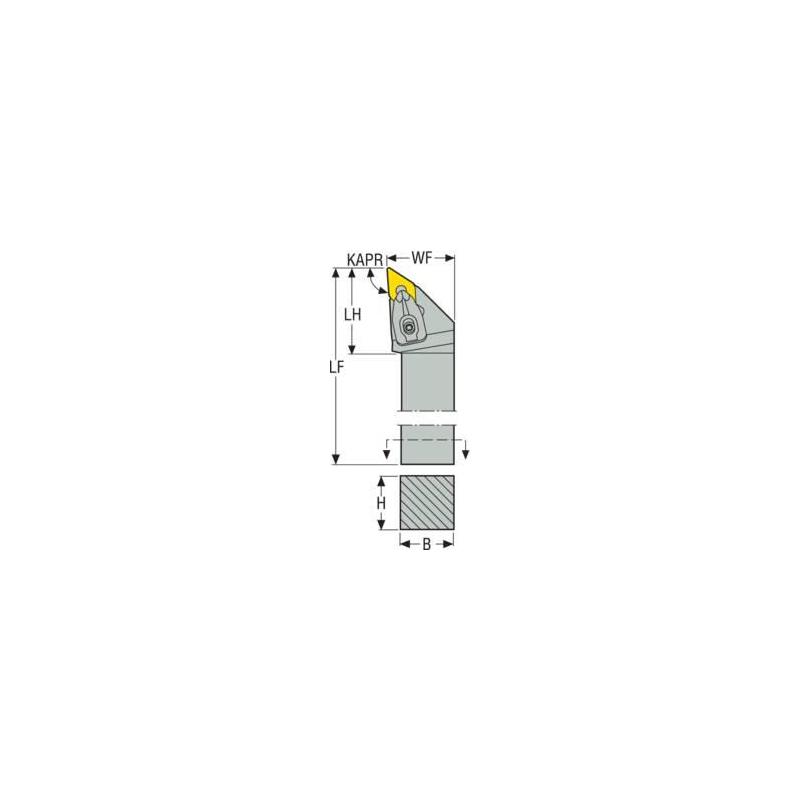

Funkční délka [mm]

125.0

Délka hlavičky [mm]

42.0

Max. úhel zafrézování [deg]

30.0

Typ upnutí

Square shank

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

25.0

Max. radiální hloubka řezu [mm]

1.0

Maximální hloubka řezu [mm]

7.8

Axiální úhel čela [deg]

-6.0

Minimální vnitřní obráběný průměr 3 [mm]

175.0

Radiální úhel čela [deg]

-6.0
