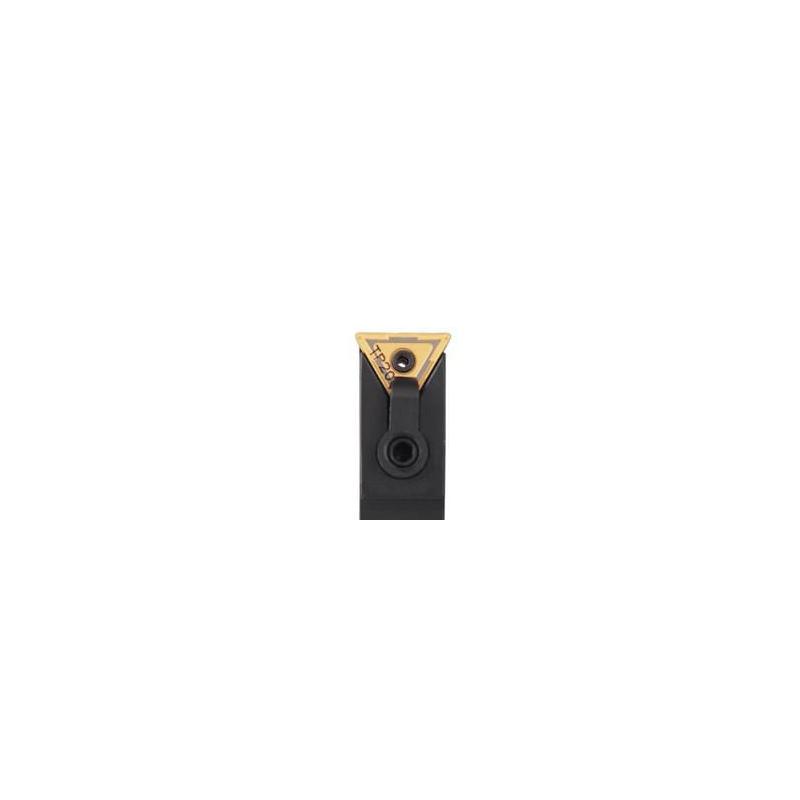

MTCNN-12-4 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.44

Směr řezu [řez]

Neutral

Objednací kód produktu

MTCNN-12-4

Označení produktu ansi

MTCNN-12-4

Item style code

309-01

Číslo položky

00013830

Připojení - strana stroje

19.05

Kód tvaru destičky

T

Připojení - strana obrobku

TN..43.

Šířka stopky [mm]

19.05

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

-7.0

Výška stopky držáku [mm]

19.05

Systém upínání destiček

M

Úhel nastavení ostří nástroje [deg]

90.0

Kód úhlu břitu nástroje

C

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

120.0

Úhel sklonu [deg]

0.0

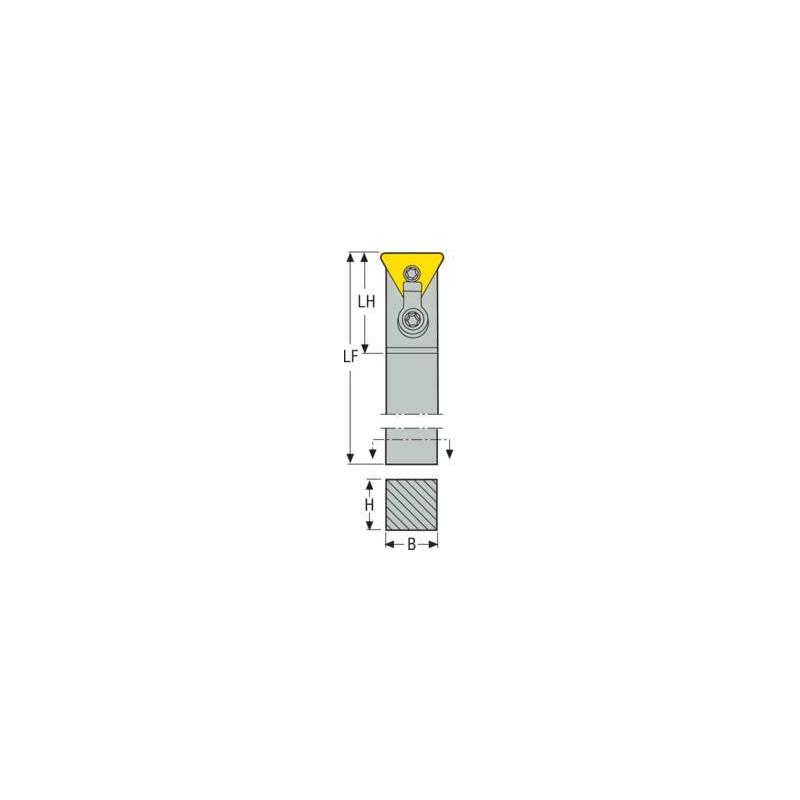

Funkční délka [mm]

152.4

Délka hlavičky [mm]

36.32

Typ upnutí

Square shank

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

0.0

Axiální úhel čela [deg]

-7.0
