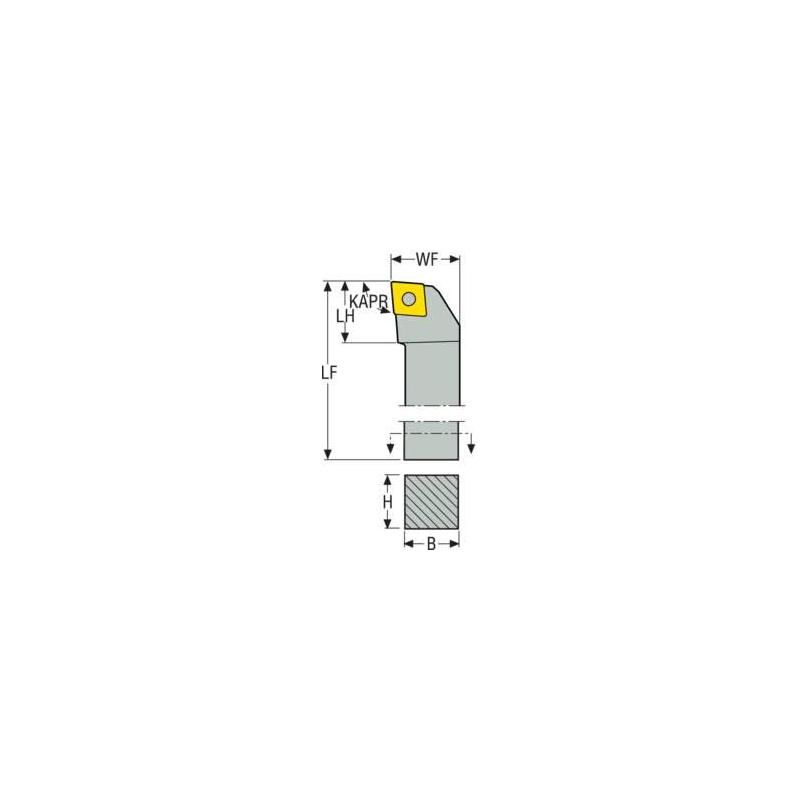

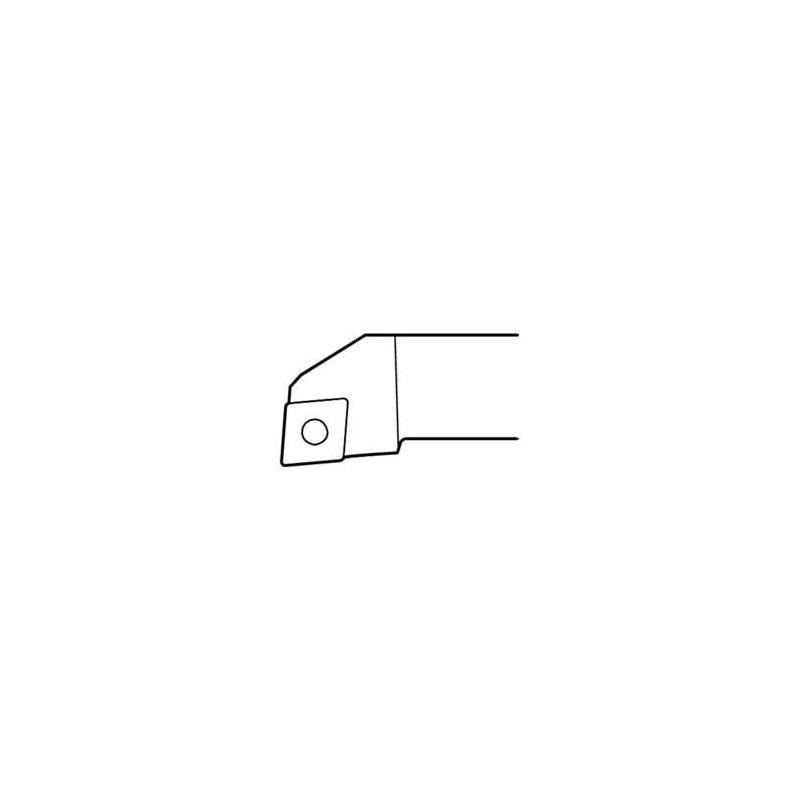

PCLNR3232P19 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.001

Délka stopky [mm]

134.0

Směr řezu [řez]

Right

Objednací kód produktu

PCLNR3232P19

Označení produktu ansi

PCLNR3232P19

Item style code

309-01

Číslo položky

00734301

Připojení - strana stroje

3232

Kód tvaru destičky

C

Velikost lůžka pro břitovou destičku

1906

Připojení - strana obrobku

CN..1906..

Šířka stopky [mm]

32.0

Vlastnosti dodávky chladiva

0

Minimální vnitřní obráběný průměr [mm]

300.0

Ortogonální úhel čela [deg]

-6.0

Výška stopky držáku [mm]

32.0

Systém upínání destiček

P

Úhel nastavení ostří nástroje [deg]

95.0

Kód úhlu břitu nástroje

L

Úhel nastavení ostří v čelním směru posuvu [deg]

95.0

Úhel nastavení ostří v bočním směru posuvu [deg]

95.0

Úhel sklonu [deg]

-6.0

Funkční délka [mm]

170.0

Délka hlavičky [mm]

37.0

Max. úhel zafrézování [deg]

4.4

Typ upnutí

Square shank

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

40.0

Max. radiální hloubka řezu [mm]

2.63

Maximální hloubka řezu [mm]

2.43

Axiální úhel čela [deg]

-6.0

Minimální vnitřní obráběný průměr 3 [mm]

250.0

Radiální úhel čela [deg]

-6.0

Funkční výška [mm]

32.0
