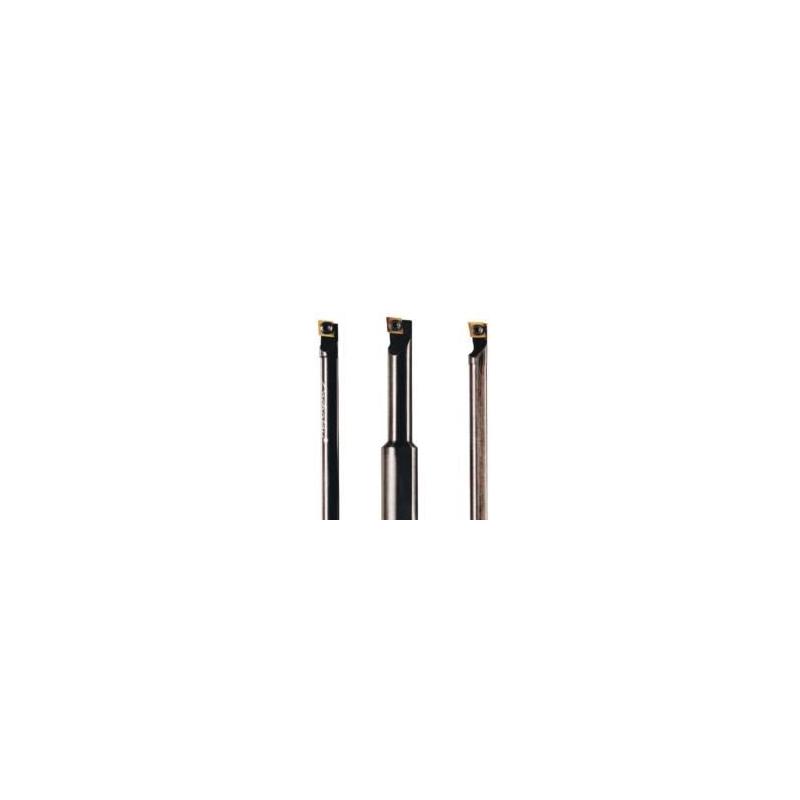

H03-SCLDR-1.2 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.01

Směr řezu [řez]

Right

Objednací kód produktu

H03-SCLDR-1.2

Označení produktu ansi

H03-SCLDR-1.2

Item style code

309-01

Číslo položky

00057648

Připojení - strana stroje

4.76

Kód tvaru destičky

C

Připojení - strana obrobku

CD..1.21.2.

Šířka stopky [mm]

4.76

Vlastnosti dodávky chladiva

0

Minimální vnitřní obráběný průměr [mm]

5.18

Průměr stopky / otvoru pro trn [mm]

4.76

Ortogonální úhel čela [deg]

0.0

Výška stopky držáku [mm]

4.5

Systém upínání destiček

S

Úhel nastavení ostří nástroje [deg]

95.0

Kód úhlu břitu nástroje

L

Úhel nastavení ostří v čelním směru posuvu [deg]

95.0

Úhel nastavení ostří v bočním směru posuvu [deg]

95.0

Úhel sklonu [deg]

-17.0

Funkční délka [mm]

101.6

Délka hlavičky [mm]

10.0

Typ upnutí

Cylindrical

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

2.79
