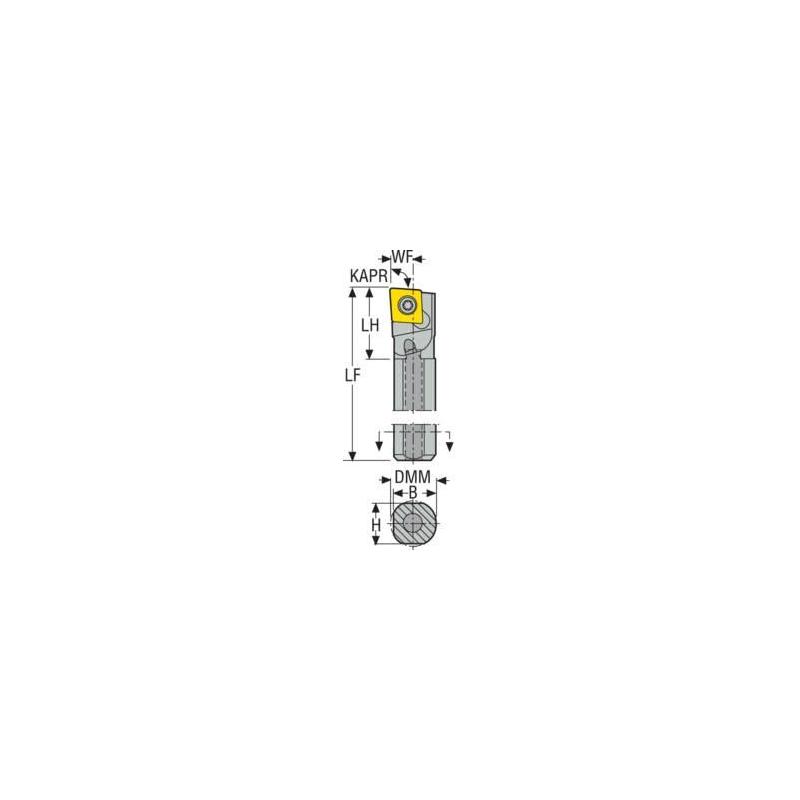

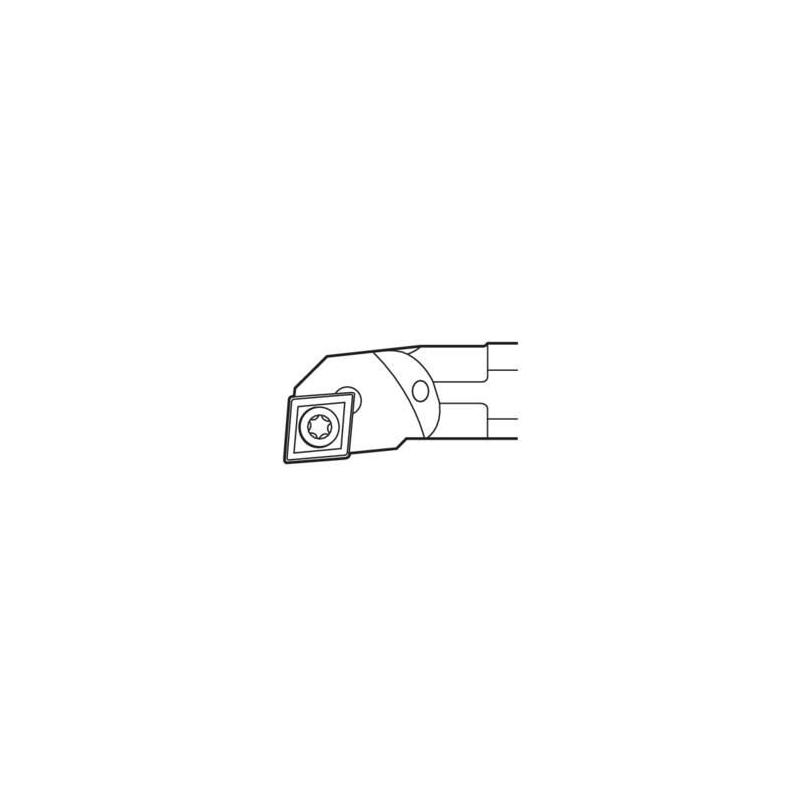

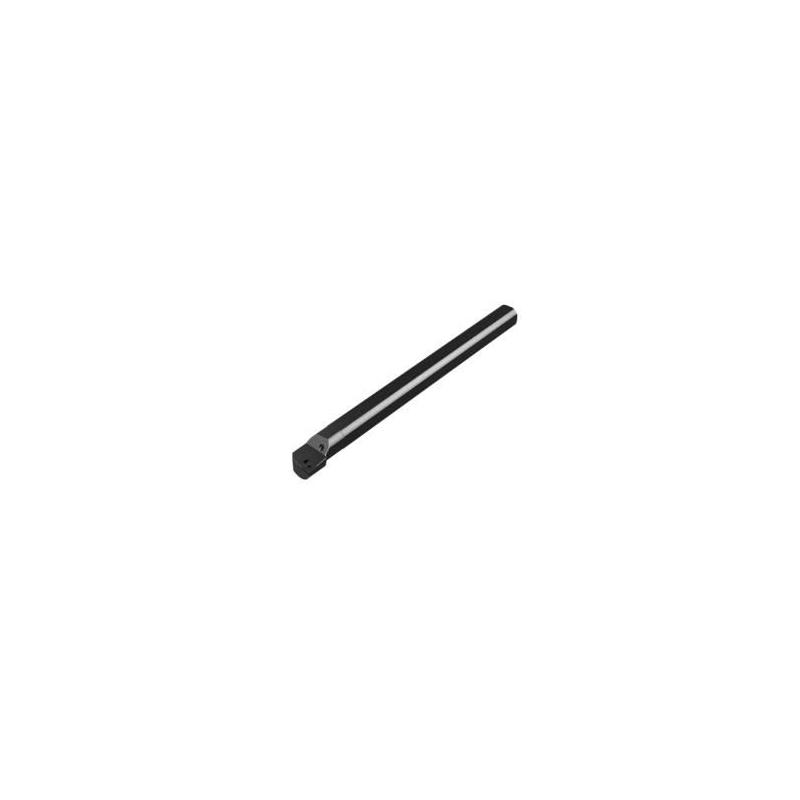

A10-SCLCR-2 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.34

Směr řezu [řez]

Right

Objednací kód produktu

A10-SCLCR-2

Označení produktu ansi

A10-SCLCR-2

Item style code

309-01

Číslo položky

02829681

Připojení - strana stroje

15.88

Kód tvaru destičky

C

Velikost lůžka pro břitovou destičku

0602

Připojení - strana obrobku

CC..21.5.

Šířka stopky [mm]

14.69

Vlastnosti dodávky chladiva

1

Minimální vnitřní obráběný průměr [mm]

18.5

Průměr stopky / otvoru pro trn [mm]

15.875

Ortogonální úhel čela [deg]

0.0

Výška stopky držáku [mm]

13.5

Systém upínání destiček

S

Úhel nastavení ostří nástroje [deg]

95.0

Kód úhlu břitu nástroje

L

Úhel nastavení ostří v čelním směru posuvu [deg]

95.0

Úhel nastavení ostří v bočním směru posuvu [deg]

95.0

Úhel sklonu [deg]

-5.34

Funkční délka [mm]

203.2

Délka hlavičky [mm]

31.75

Typ upnutí

Cylindrical

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

10.31

Max. radiální hloubka řezu [mm]

3.31

Maximální hloubka řezu [mm]

0.85
