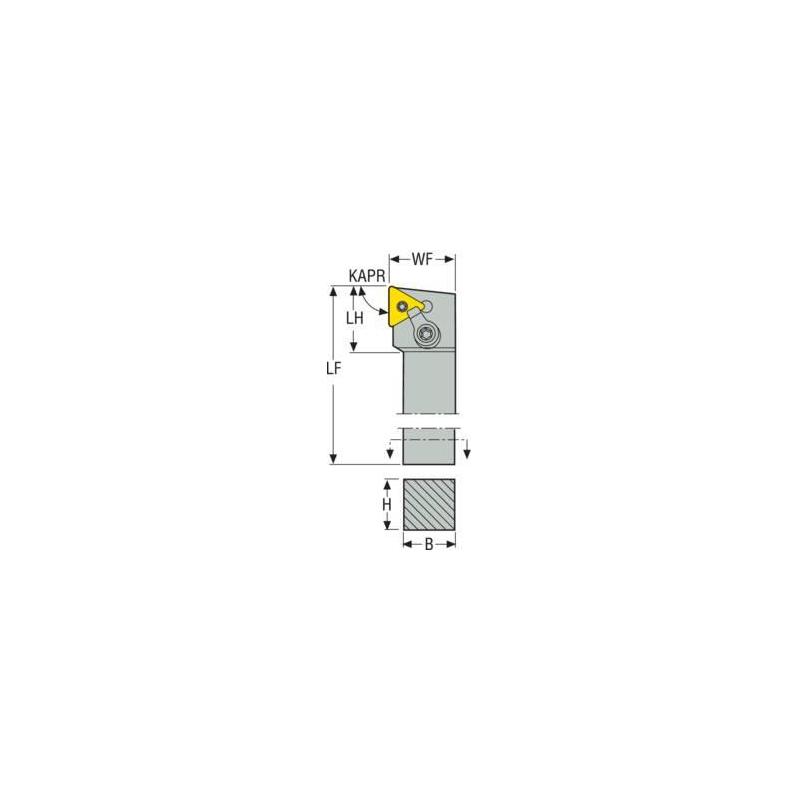

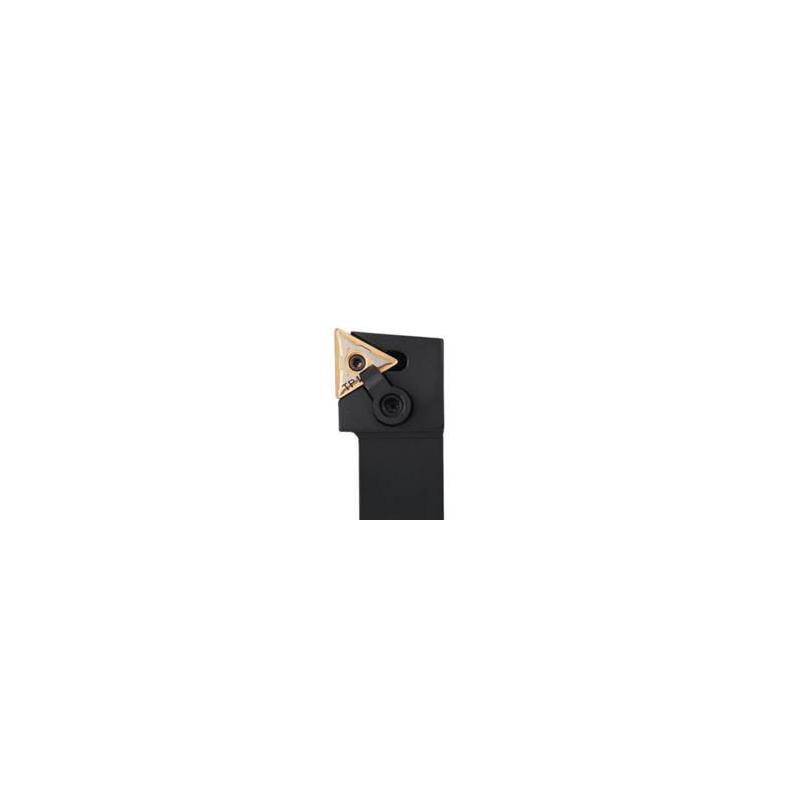

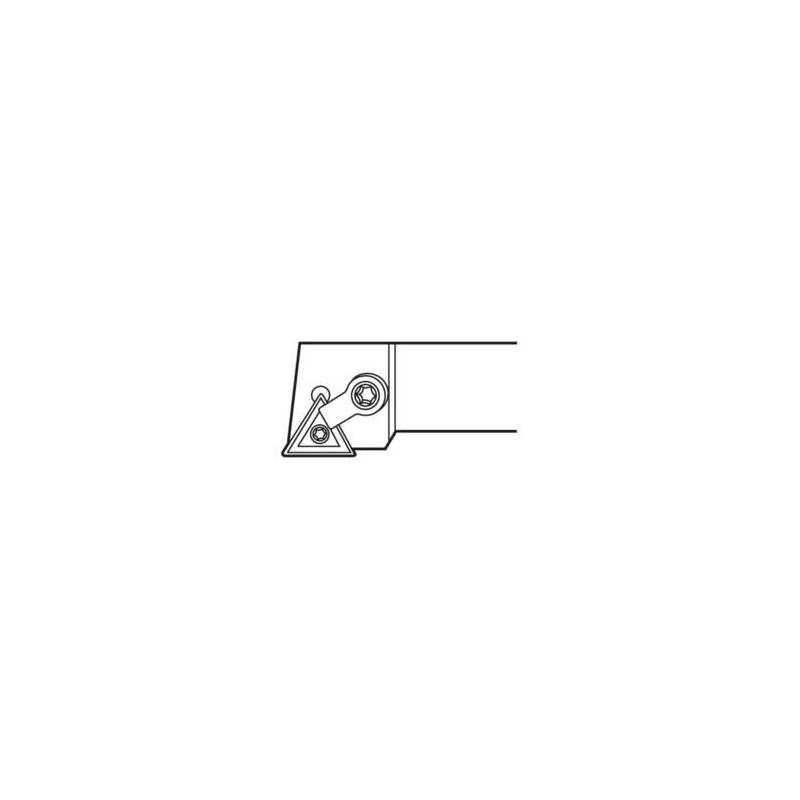

MTGNL-24-5D Držák pro soustružení

Parametry

Čistá hmotnost [kg]

1.98

Délka stopky [mm]

37.08

Směr řezu [řez]

Left

Objednací kód produktu

MTGNL-24-5D

Označení produktu ansi

MTGNL-24-5D

Item style code

309-01

Číslo položky

00012817

Připojení - strana stroje

38.1

Kód tvaru destičky

T

Velikost lůžka pro břitovou destičku

2706

Připojení - strana obrobku

TN..54.

Šířka stopky [mm]

38.1

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

-5.0

Výška stopky držáku [mm]

38.0

Systém upínání destiček

M

Úhel nastavení ostří nástroje [deg]

90.0

Kód úhlu břitu nástroje

F

Úhel nastavení ostří v čelním směru posuvu [deg]

120.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Úhel sklonu [deg]

-5.0

Funkční délka [mm]

152.4

Délka hlavičky [mm]

115.31

Max. úhel zafrézování [deg]

0.0

Typ upnutí

Square shank

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

50.8

Max. radiální hloubka řezu [mm]

0.49

Maximální hloubka řezu [mm]

1.2

Axiální úhel čela [deg]

-5.0

Radiální úhel čela [deg]

-5.0

Funkční výška [mm]

38.1
