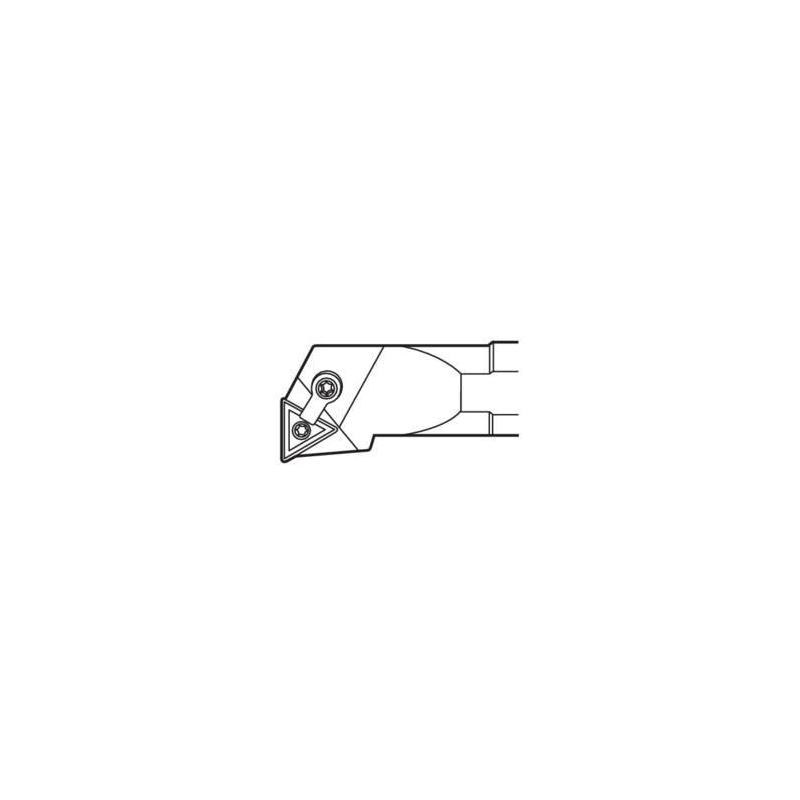

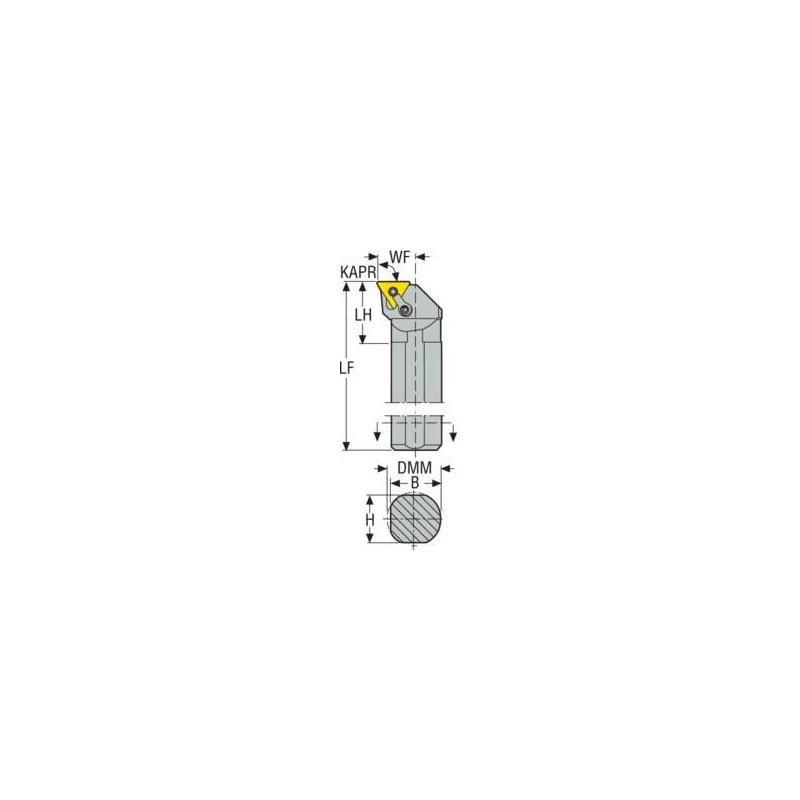

S12-MTFNR-3 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.6

Směr řezu [řez]

Right

Objednací kód produktu

S12-MTFNR-3

Označení produktu ansi

S12-MTFNR-3

Item style code

309-01

Číslo položky

00043212

Připojení - strana stroje

19.05

Kód tvaru destičky

T

Připojení - strana obrobku

TN..33.

Šířka stopky [mm]

17.96

Vlastnosti dodávky chladiva

0

Minimální vnitřní obráběný průměr [mm]

25.4

Průměr stopky / otvoru pro trn [mm]

19.05

Ortogonální úhel čela [deg]

-5.0

Výška stopky držáku [mm]

16.5

Systém upínání destiček

M

Úhel nastavení ostří nástroje [deg]

90.0

Kód úhlu břitu nástroje

F

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

120.0

Úhel sklonu [deg]

-14.0

Funkční délka [mm]

254.0

Délka hlavičky [mm]

44.45

Typ upnutí

Cylindrical

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

12.7

Max. radiální hloubka řezu [mm]

5.0

Maximální hloubka řezu [mm]

5.0

Axiální úhel čela [deg]

-14.0
