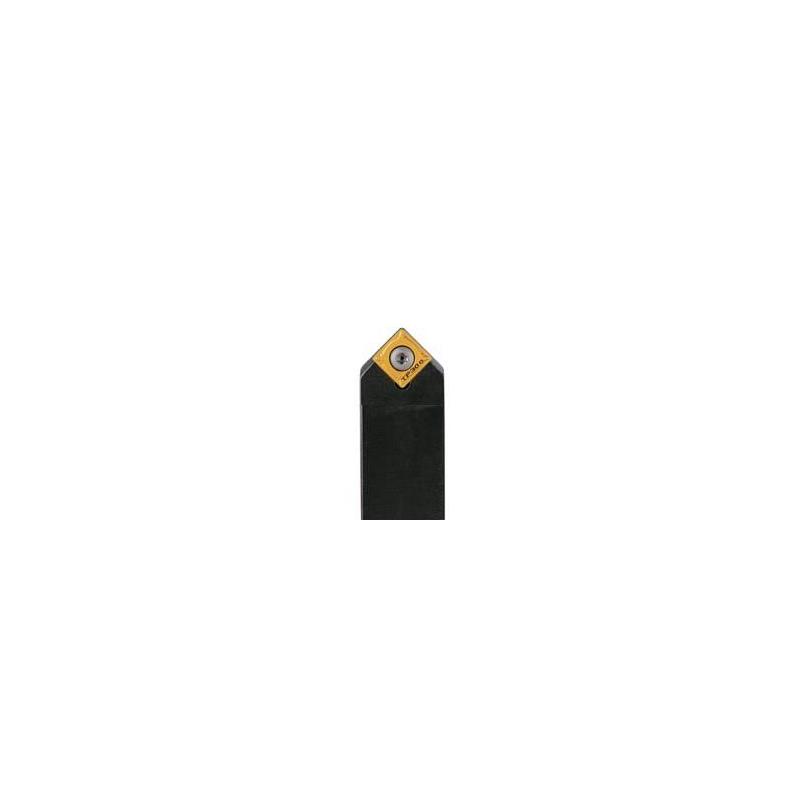

SSDCN-12-4 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.3

Směr řezu [řez]

Neutral

Objednací kód produktu

SSDCN-12-4

Označení produktu ansi

SSDCN-12-4

Item style code

309-01

Číslo položky

00043260

Připojení - strana stroje

19.05

Kód tvaru destičky

S

Připojení - strana obrobku

SC..43.

Šířka stopky [mm]

19.05

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

0.0

Výška stopky držáku [mm]

19.05

Systém upínání destiček

S

Úhel nastavení ostří nástroje [deg]

45.0

Kód úhlu břitu nástroje

D

Úhel nastavení ostří v čelním směru posuvu [deg]

135.0

Úhel nastavení ostří v bočním směru posuvu [deg]

45.0

Úhel sklonu [deg]

0.0

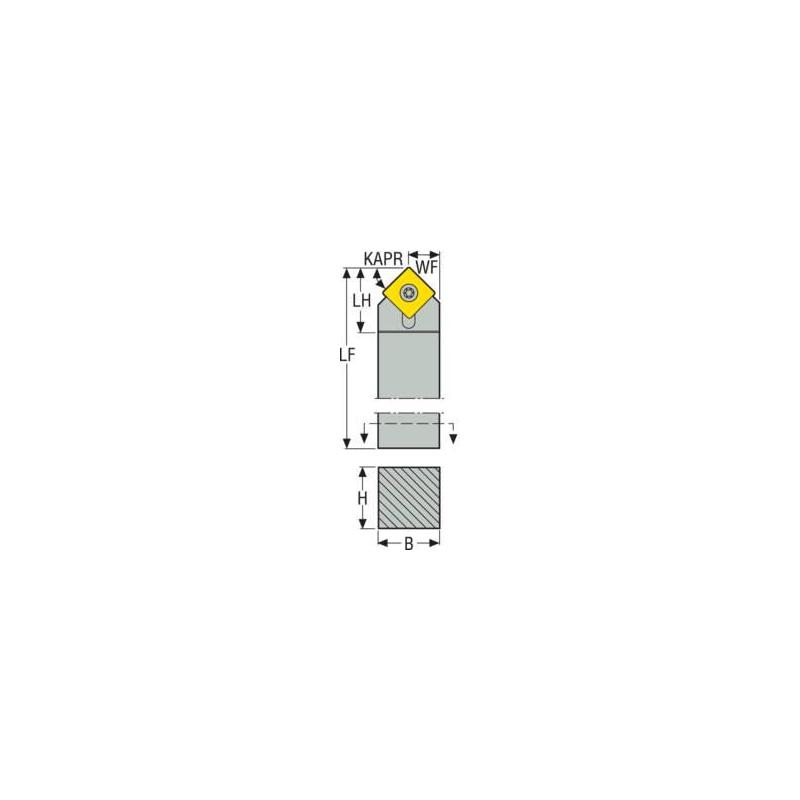

Funkční délka [mm]

114.3

Délka hlavičky [mm]

20.57

Typ upnutí

Square shank

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

9.53

Axiální úhel čela [deg]

0.0

Vedlejší funkční délka [mm]

105.64
