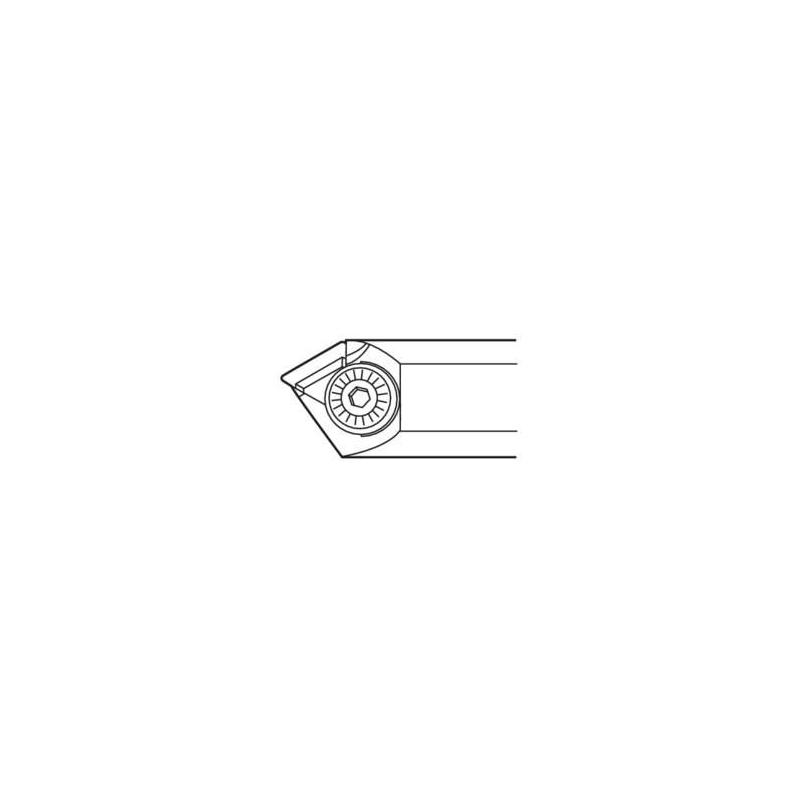

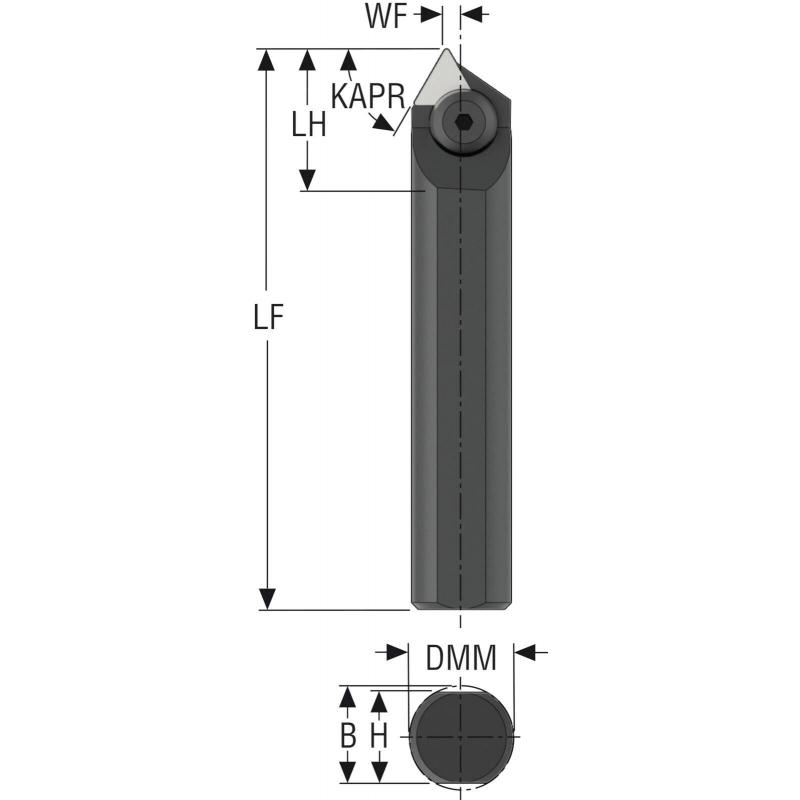

CTEPL0016G11 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.114

Směr řezu [řez]

Left

Objednací kód produktu

CTEPL0016G11

Označení produktu ansi

CTEPL0016G11

Item style code

309-01

Číslo položky

75006608

Připojení - strana stroje

16

Kód tvaru destičky

T

Připojení - strana obrobku

TP..1103..

Šířka stopky [mm]

14.95

Vlastnosti dodávky chladiva

0

Průměr stopky / otvoru pro trn [mm]

16.0

Ortogonální úhel čela [deg]

5.0

Výška stopky držáku [mm]

14.5

Systém upínání destiček

C

Úhel nastavení ostří nástroje [deg]

60.0

Kód úhlu břitu nástroje

E

Úhel nastavení ostří v čelním směru posuvu [deg]

60.0

Úhel nastavení ostří v bočním směru posuvu [deg]

150.0

Úhel sklonu [deg]

3.0

Funkční délka [mm]

90.0

Délka hlavičky [mm]

20.0

Typ upnutí

Cylindrical

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

2.8
