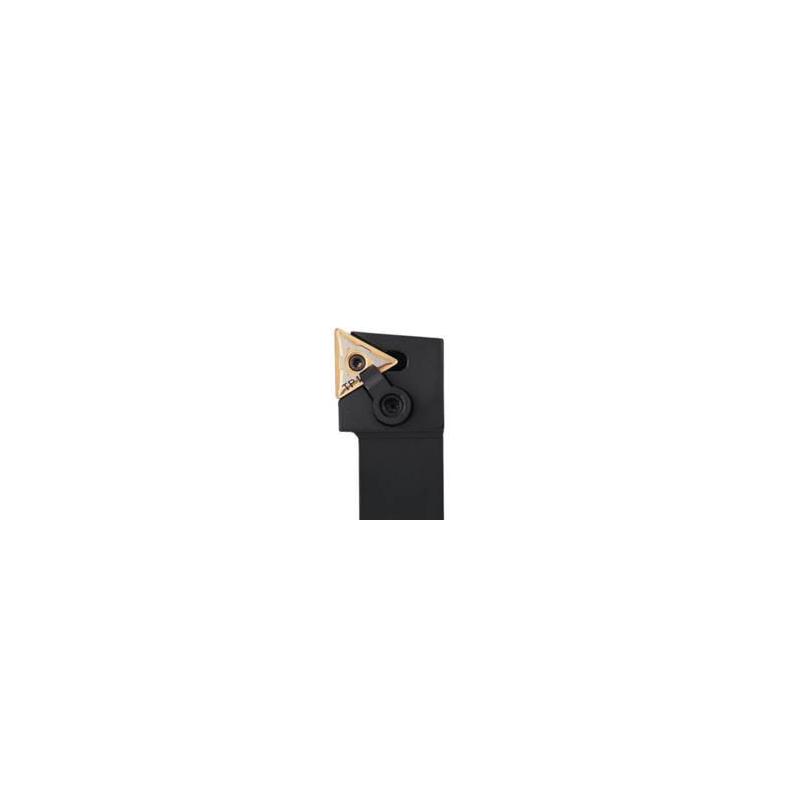

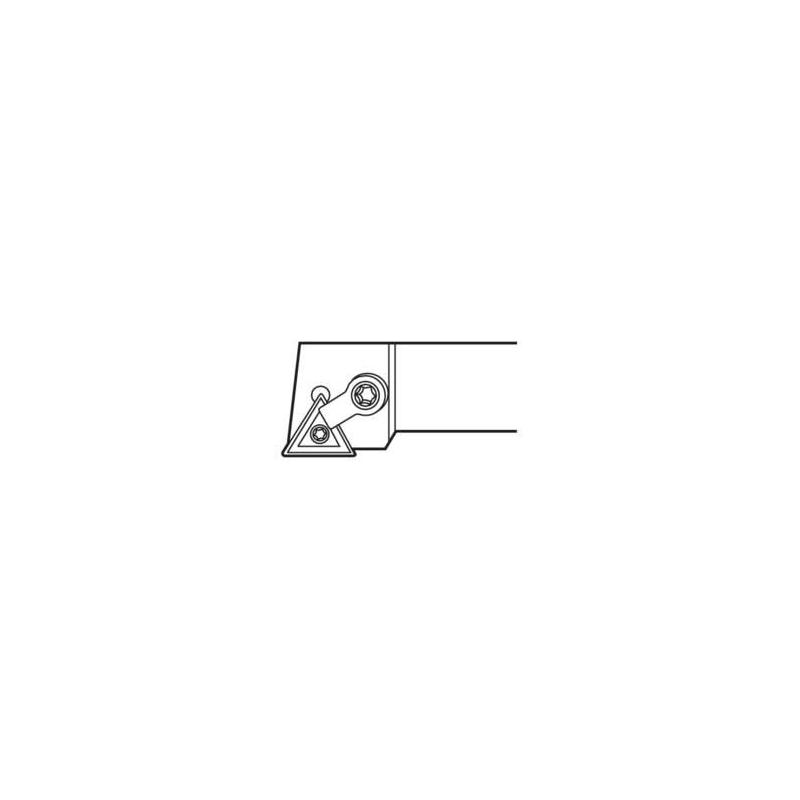

MTGNL-8-2A Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.144

Délka stopky [mm]

77.5462

Směr řezu [řez]

Left

Objednací kód produktu

MTGNL-8-2A

Označení produktu ansi

MTGNL-8-2A

Item style code

309-01

Číslo položky

00014176

Připojení - strana stroje

12.7

Kód tvaru destičky

T

Velikost lůžka pro břitovou destičku

1103

Připojení - strana obrobku

TN..22.

Šířka stopky [mm]

12.7

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

-5.0

Výška stopky držáku [mm]

12.7

Systém upínání destiček

M

Úhel nastavení ostří nástroje [deg]

91.0

Kód úhlu břitu nástroje

G

Úhel nastavení ostří v čelním směru posuvu [deg]

119.0

Úhel nastavení ostří v bočním směru posuvu [deg]

91.0

Úhel sklonu [deg]

-5.0

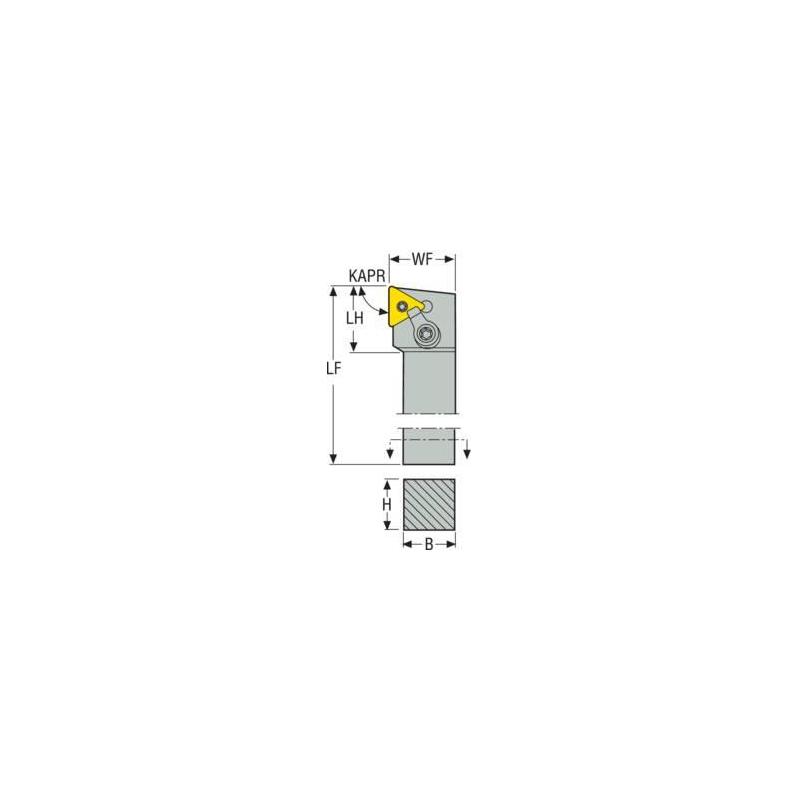

Funkční délka [mm]

101.6

Délka hlavičky [mm]

23.876

Max. úhel zafrézování [deg]

15.0

Typ upnutí

Square shank

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

15.875

Max. radiální hloubka řezu [mm]

0.0

Maximální hloubka řezu [mm]

0.5

Axiální úhel čela [deg]

-6.0

Minimální vnitřní obráběný průměr 3 [mm]

180.0

Radiální úhel čela [deg]

-6.0

Funkční výška [mm]

12.7
