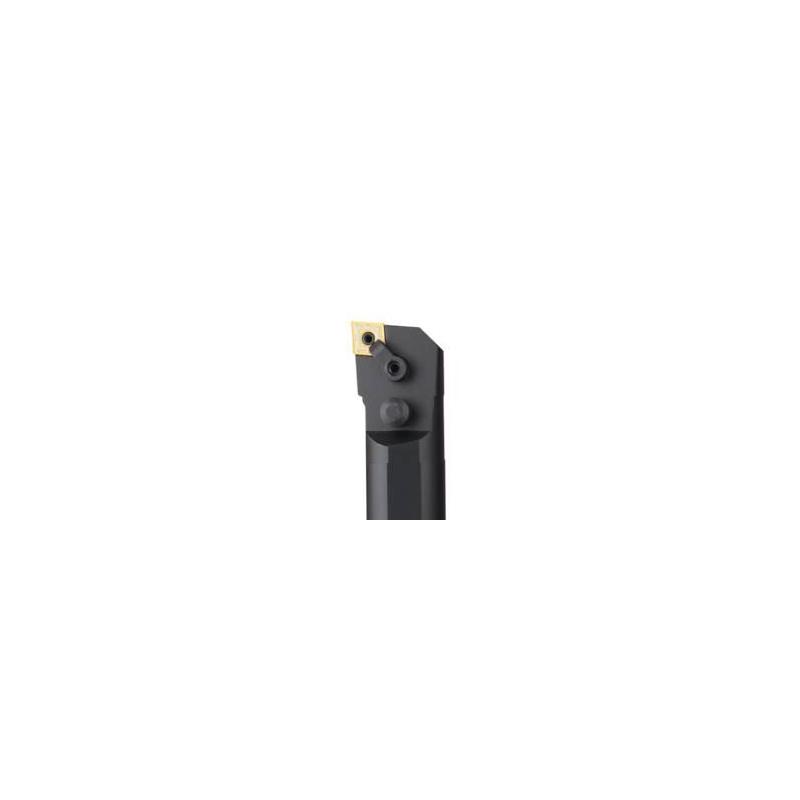

A24-MCLNR-4 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

2.7

Délka stopky [mm]

299.1

Směr řezu [řez]

Right

Objednací kód produktu

A24-MCLNR-4

Označení produktu ansi

A24-MCLNR-4

Item style code

309-01

Číslo položky

00041052

Připojení - strana stroje

38.1

Kód tvaru destičky

C

Připojení - strana obrobku

CN..43.

Šířka stopky [mm]

37.1

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Minimální vnitřní obráběný průměr [mm]

45.21

Průměr stopky / otvoru pro trn [mm]

38.1

Ortogonální úhel čela [deg]

-5.0

Výška stopky držáku [mm]

22.9

Systém upínání destiček

M

Úhel nastavení ostří nástroje [deg]

95.0

Kód úhlu břitu nástroje

L

Úhel nastavení ostří v čelním směru posuvu [deg]

95.0

Úhel nastavení ostří v bočním směru posuvu [deg]

95.0

Úhel sklonu [deg]

-12.0

Funkční délka [mm]

355.6

Délka hlavičky [mm]

56.5

Max. úhel zafrézování [deg]

0.0

Typ upnutí

Cylindrical

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

22.6

Axiální úhel čela [deg]

-12.0
