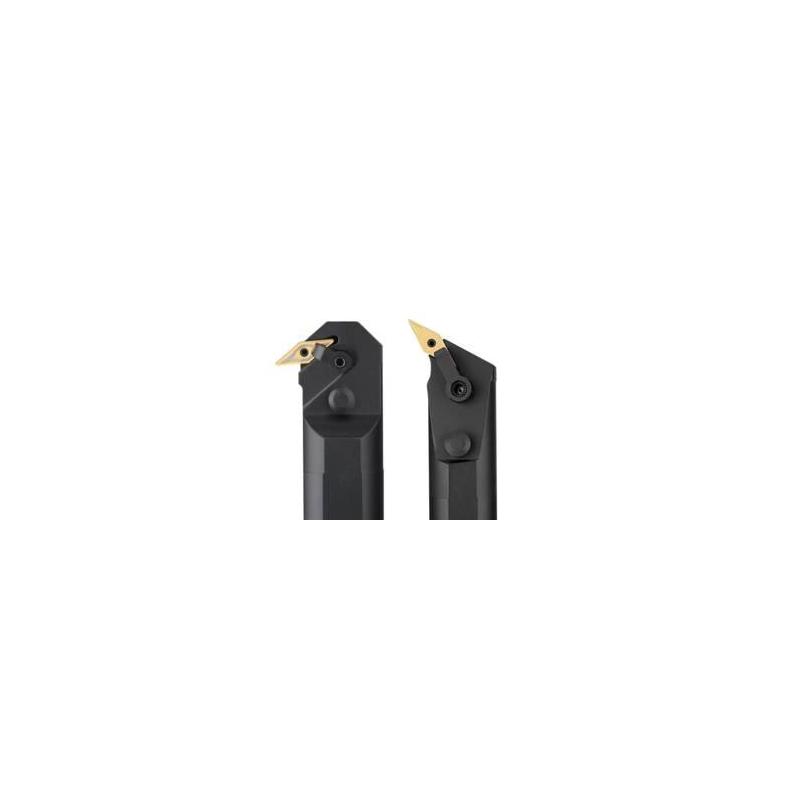

A32-MVPNR-3 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

5.72

Směr řezu [řez]

Right

Objednací kód produktu

A32-MVPNR-3

Označení produktu ansi

A32-MVPNR-3

Item style code

309-01

Číslo položky

00041128

Připojení - strana stroje

50.8

Kód tvaru destičky

V

Připojení - strana obrobku

VN..33.

Šířka stopky [mm]

49.28

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Minimální vnitřní obráběný průměr [mm]

63.5

Průměr stopky / otvoru pro trn [mm]

50.8

Ortogonální úhel čela [deg]

-5.0

Výška stopky držáku [mm]

47.76

Systém upínání destiček

M

Úhel nastavení ostří nástroje [deg]

117.5

Kód úhlu břitu nástroje

P

Úhel nastavení ostří v čelním směru posuvu [deg]

117.5

Úhel nastavení ostří v bočním směru posuvu [deg]

117.5

Úhel sklonu [deg]

-12.0

Funkční délka [mm]

406.4

Délka hlavičky [mm]

85.25

Typ upnutí

Cylindrical

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

31.75

Max. radiální hloubka řezu [mm]

4.0

Maximální hloubka řezu [mm]

4.0

Axiální úhel čela [deg]

-12.0
