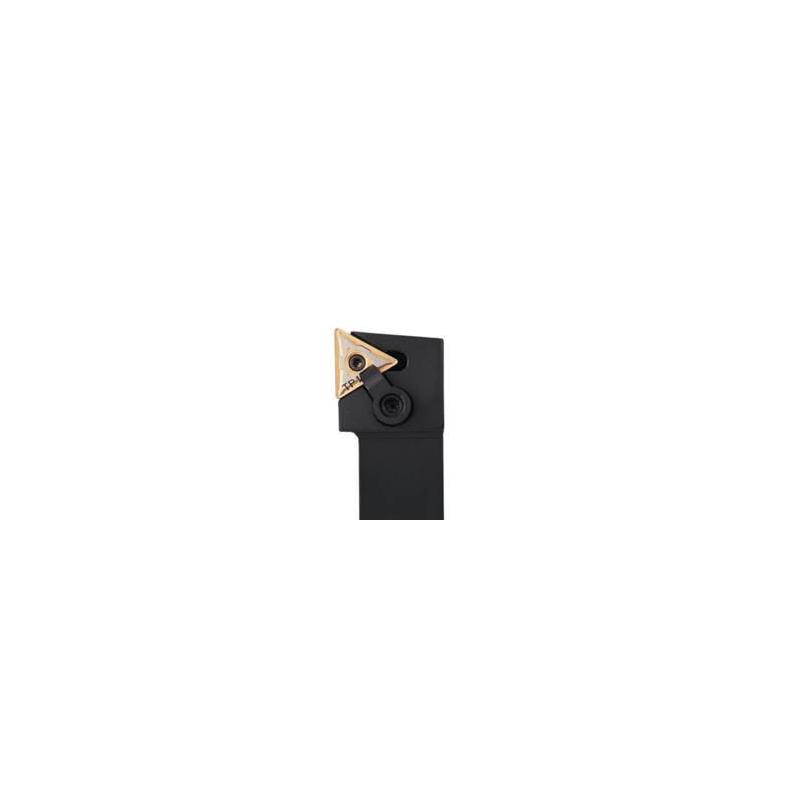

MTGNL-10-3A Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.251

Délka stopky [mm]

71.6026

Směr řezu [řez]

Right

Objednací kód produktu

MTGNL-10-3A

Označení produktu ansi

MTGNL-10-3A

Item style code

309-01

Číslo položky

00013153

Připojení - strana stroje

15.88

Kód tvaru destičky

T

Velikost lůžka pro břitovou destičku

1604

Připojení - strana obrobku

TN..33.

Šířka stopky [mm]

15.875

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

-5.0

Výška stopky držáku [mm]

15.875

Systém upínání destiček

M

Úhel nastavení ostří nástroje [deg]

90.0

Kód úhlu břitu nástroje

G

Úhel nastavení ostří v čelním směru posuvu [deg]

120.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Úhel sklonu [deg]

-5.0

Funkční délka [mm]

101.6

Délka hlavičky [mm]

29.9974

Max. úhel zafrézování [deg]

5.0

Typ upnutí

Square shank

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

15.875

Max. radiální hloubka řezu [mm]

0.0

Maximální hloubka řezu [mm]

0.7

Axiální úhel čela [deg]

-6.0

Minimální vnitřní obráběný průměr 3 [mm]

180.0

Radiální úhel čela [deg]

-6.0

Funkční výška [mm]

15.875
