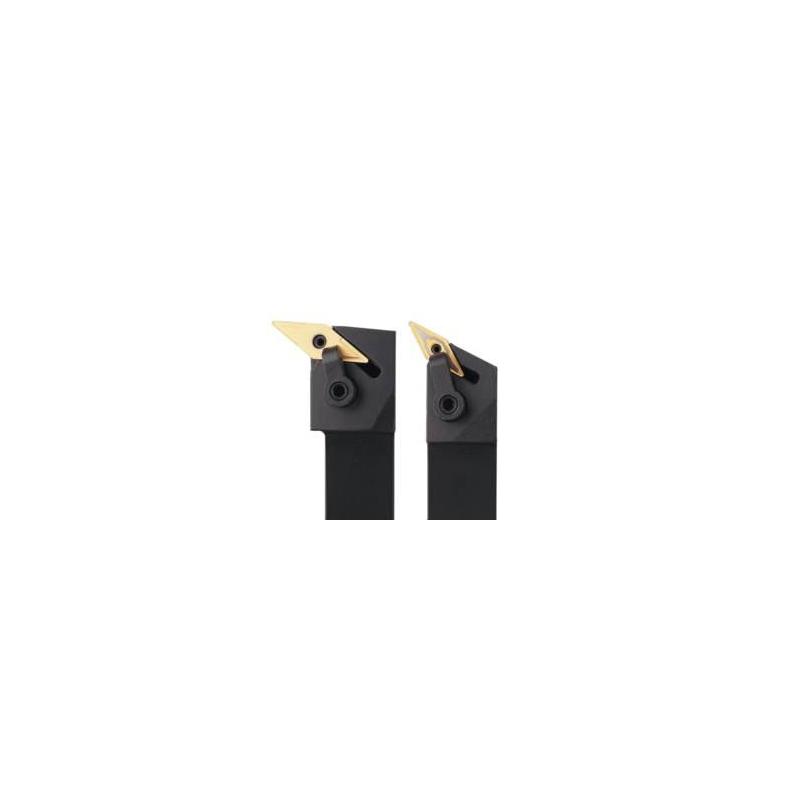

MVTNR-16-3D Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.76

Délka stopky [mm]

106.68

Směr řezu [řez]

Right

Objednací kód produktu

MVTNR-16-3D

Označení produktu ansi

MVTNR-16-3D

Item style code

309-01

Číslo položky

00013222

Připojení - strana stroje

25.4

Kód tvaru destičky

V

Velikost lůžka pro břitovou destičku

1604

Připojení - strana obrobku

VN..33.

Šířka stopky [mm]

25.4

Vlastnosti dodávky chladiva

0

Minimální vnitřní obráběný průměr [mm]

135.0

Ortogonální úhel čela [deg]

-4.0

Výška stopky držáku [mm]

25.4

Systém upínání destiček

M

Úhel nastavení ostří nástroje [deg]

117.25

Kód úhlu břitu nástroje

T

Úhel nastavení ostří v čelním směru posuvu [deg]

116.81

Úhel nastavení ostří v bočním směru posuvu [deg]

117.25

Úhel sklonu [deg]

-13.0

Funkční délka [mm]

152.4

Délka hlavičky [mm]

45.72

Max. úhel zafrézování [deg]

26.811

Typ upnutí

Square shank

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

31.75

Max. radiální hloubka řezu [mm]

6.45

Maximální hloubka řezu [mm]

7.117

Axiální úhel čela [deg]

-9.83

Minimální vnitřní obráběný průměr 3 [mm]

160.0

Radiální úhel čela [deg]

-9.53

Funkční výška [mm]

25.45
