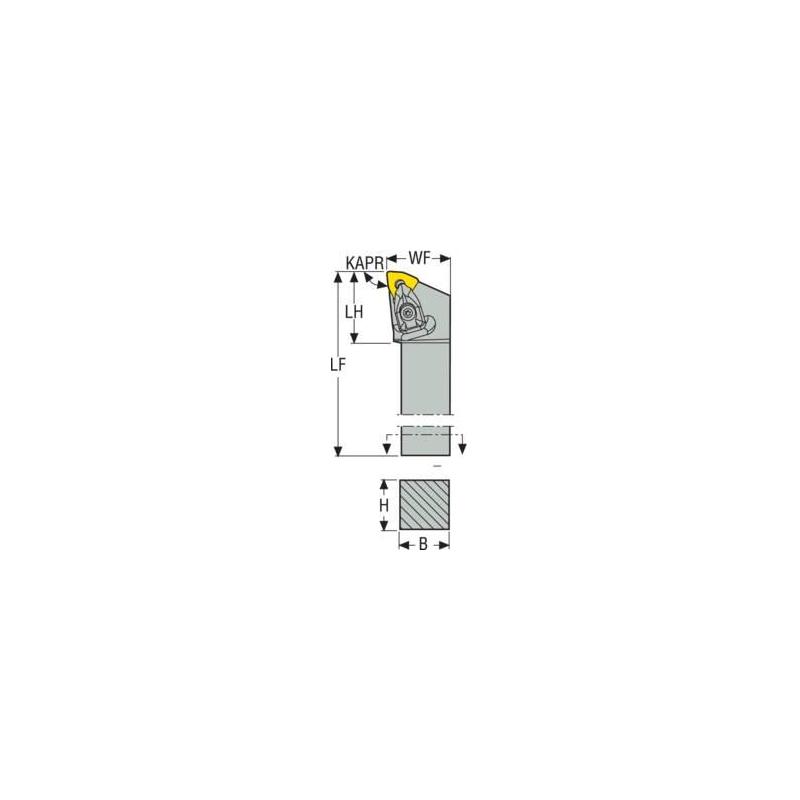

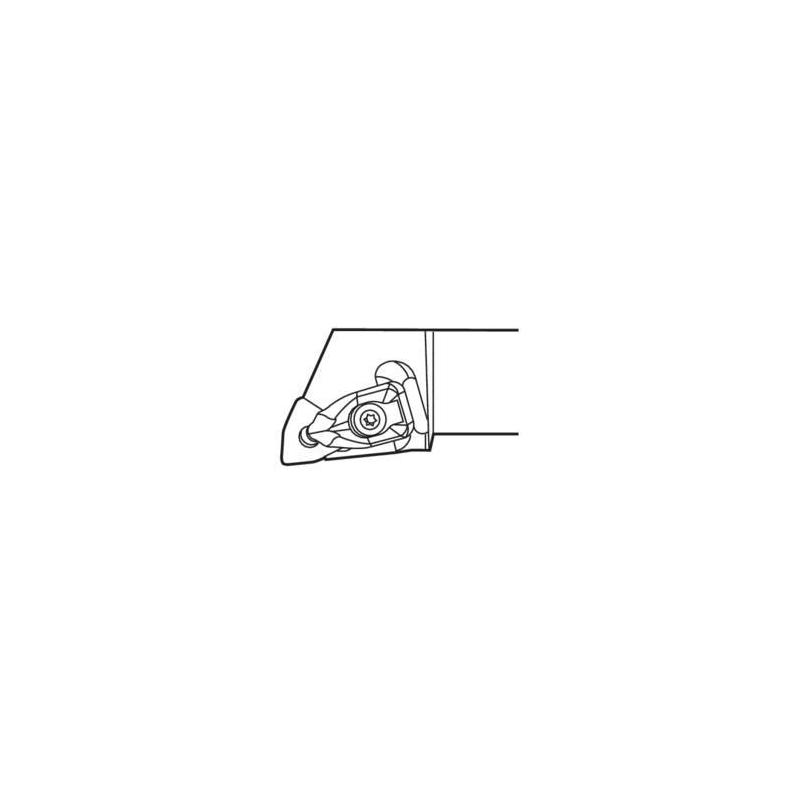

DWLNL-10-3B Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.2302

Směr řezu [řez]

Left

Objednací kód produktu

DWLNL-10-3B

Označení produktu ansi

DWLNL-10-3B

Item style code

309-01

Číslo položky

02880419

Připojení - strana stroje

15.88

Kód tvaru destičky

W

Připojení - strana obrobku

WN..33.

Šířka stopky [mm]

15.875

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

-6.0

Výška stopky držáku [mm]

15.875

Systém upínání destiček

D

Úhel nastavení ostří nástroje [deg]

95.0

Kód úhlu břitu nástroje

L

Úhel nastavení ostří v čelním směru posuvu [deg]

95.0

Úhel nastavení ostří v bočním směru posuvu [deg]

95.0

Úhel sklonu [deg]

-6.0

Funkční délka [mm]

114.3

Délka hlavičky [mm]

30.0

Typ upnutí

Square shank

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

22.23

Axiální úhel čela [deg]

-6.0

Funkční výška [mm]

15.88
