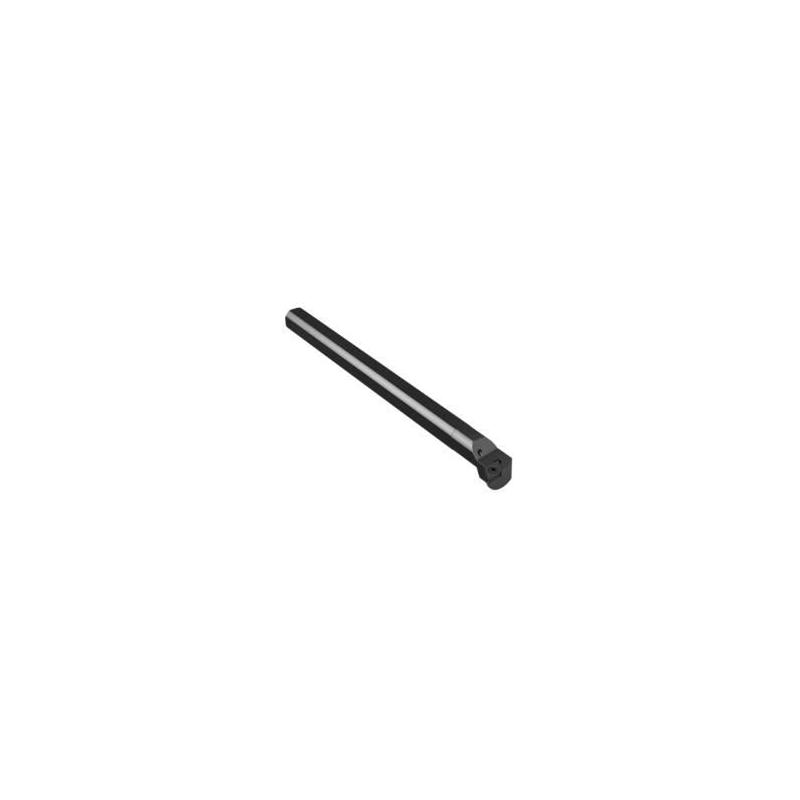

A16-SDUCL-3 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.89

Směr řezu [řez]

Left

Objednací kód produktu

A16-SDUCL-3

Označení produktu ansi

A16-SDUCL-3

Item style code

309-01

Číslo položky

02829699

Připojení - strana stroje

25.4

Kód tvaru destičky

D

Připojení - strana obrobku

DC..32.5.

Šířka stopky [mm]

24.3

Vlastnosti dodávky chladiva

1

Minimální vnitřní obráběný průměr [mm]

38.1

Průměr stopky / otvoru pro trn [mm]

25.4

Ortogonální úhel čela [deg]

0.0

Výška stopky držáku [mm]

22.9

Systém upínání destiček

S

Úhel nastavení ostří nástroje [deg]

93.0

Kód úhlu břitu nástroje

U

Úhel nastavení ostří v čelním směru posuvu [deg]

93.0

Úhel nastavení ostří v bočním směru posuvu [deg]

122.0

Úhel sklonu [deg]

-3.16

Funkční délka [mm]

304.8

Délka hlavičky [mm]

48.41

Typ upnutí

Cylindrical

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

19.05

Max. radiální hloubka řezu [mm]

8.1

Maximální hloubka řezu [mm]

2.2
