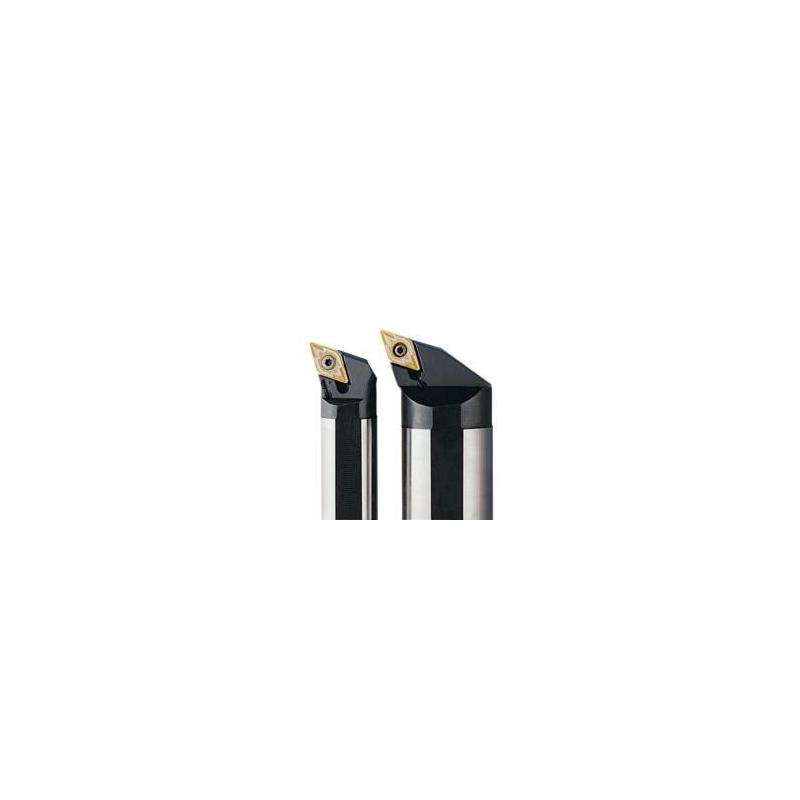

A12-SDQNR-3 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.6

Délka stopky [mm]

233.7

Směr řezu [řez]

Right

Objednací kód produktu

A12-SDQNR-3

Označení produktu ansi

A12-SDQNR-3

Item style code

309-01

Číslo položky

00015216

Připojení - strana stroje

19.05

Kód tvaru destičky

D

Připojení - strana obrobku

DN..33.

Šířka stopky [mm]

18.5

Vlastnosti dodávky chladiva

1

Minimální vnitřní obráběný průměr [mm]

24.89

Průměr stopky / otvoru pro trn [mm]

19.05

Ortogonální úhel čela [deg]

-6.0

Výška stopky držáku [mm]

18.0

Systém upínání destiček

S

Úhel nastavení ostří nástroje [deg]

107.5

Kód úhlu břitu nástroje

Q

Úhel nastavení ostří v čelním směru posuvu [deg]

107.5

Úhel nastavení ostří v bočním směru posuvu [deg]

107.5

Úhel sklonu [deg]

-14.0

Funkční délka [mm]

254.0

Délka hlavičky [mm]

46.7

Max. úhel zafrézování [deg]

15.0

Typ upnutí

Cylindrical

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

14.27

Max. radiální hloubka řezu [mm]

3.6

Maximální hloubka řezu [mm]

4.2

Axiální úhel čela [deg]

-14.0
