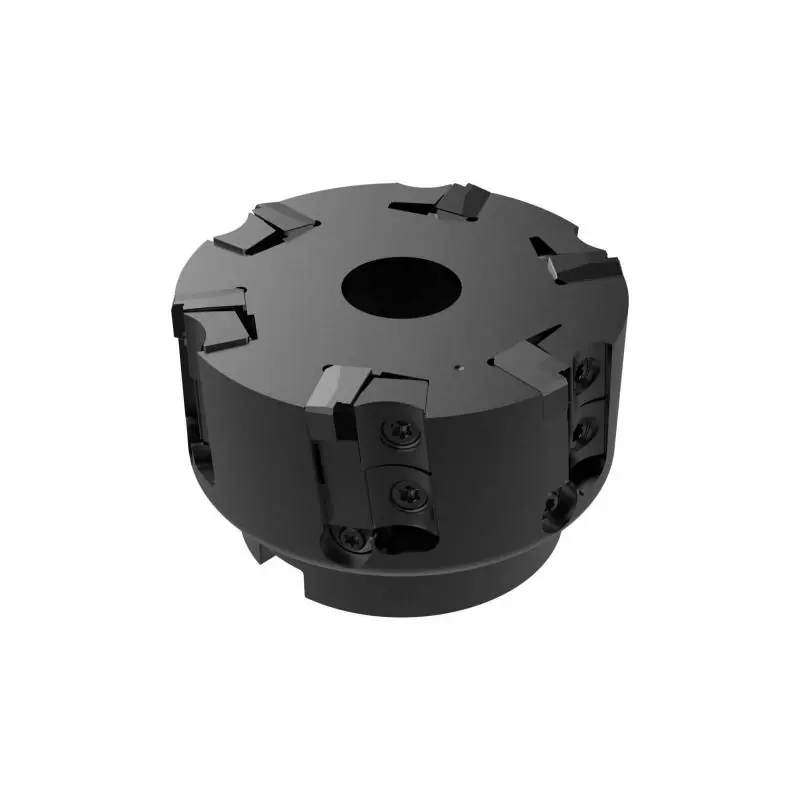

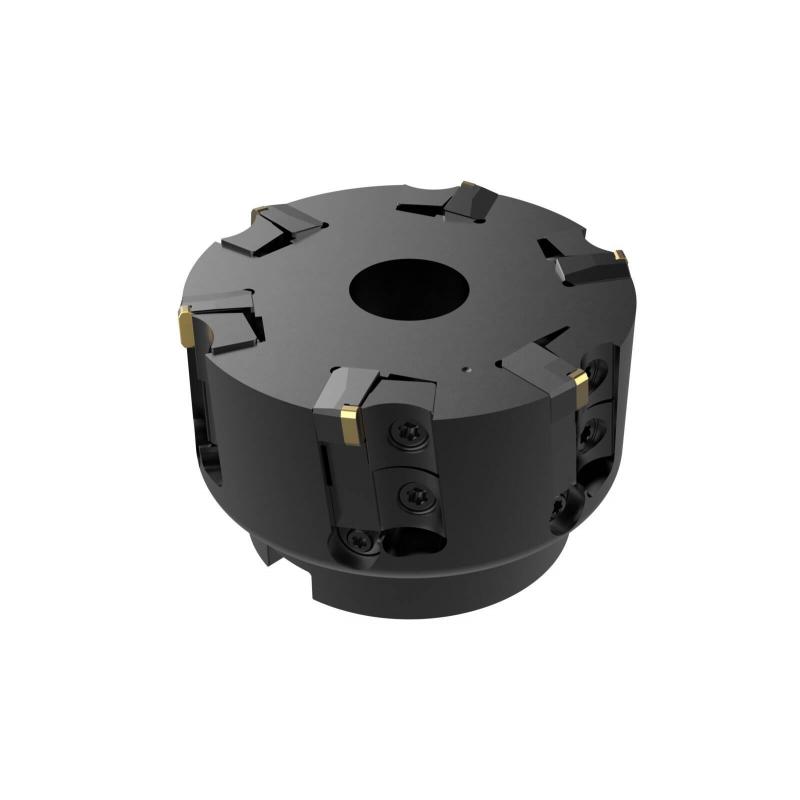

R220.68-05.00-T11C-8 Fréza (těleso) pro destičky (VBD) z pokročilých materiálů

Parametry

Čistá hmotnost [kg]

3.4

Maximální otáčky

6100 rpm

Objednací kód produktu

R220.68-05.00-T11C-8

Označení produktu ansi

R220.68-05.00-T11C-8

Item style code

308-02

Číslo položky

02611347

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

-6.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

63.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

-6.0

Max. hloubka řezu [mm]

3.0

Max. hloubka řezu v bočním směru posuvu [mm]

5.0

Hloubka unášecí drážky [mm]

9.7

Kód provedení výstupu chladiva

0

Obráběcí průměr [mm]

127.0

Průměr centrálního otvoru [mm]

38.1

Průměr stykové plochy ze strany stroje [mm]

90.0

Radiální úhel čela [deg]

-6.0

Šířka unášecí drážky [mm]

16.05

Počet efektivních obvodových břitů

8

Celkový počet funkčních břitů nástroje

8
