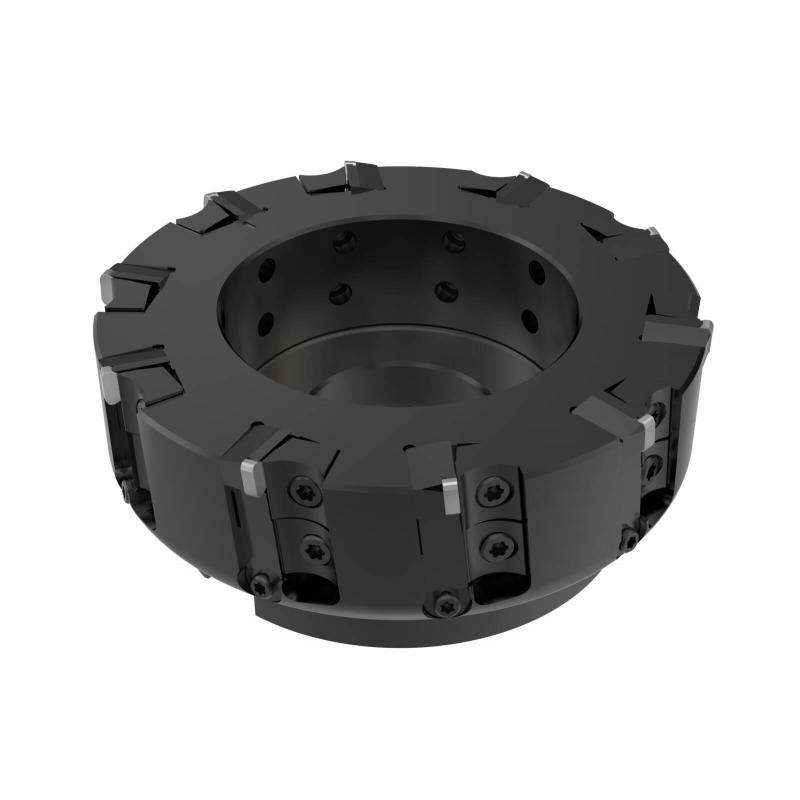

R220.68-8160-T11C-10 Fréza (těleso) pro destičky (VBD) z pokročilých materiálů

Parametry

Čistá hmotnost [kg]

5.6

Maximální otáčky

8400 rpm

Objednací kód produktu

R220.68-8160-T11C-10

Označení produktu ansi

R220.68-8160-T11C-10

Item style code

308-02

Číslo položky

02600209

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

-6.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

63.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

-6.0

Max. hloubka řezu v bočním směru posuvu [mm]

5.0

Hloubka unášecí drážky [mm]

9.0

Kód provedení výstupu chladiva

0

Obráběcí průměr [mm]

160.0

Průměr centrálního otvoru [mm]

40.0

Průměr stykové plochy ze strany stroje [mm]

90.0

Radiální úhel čela [deg]

-6.0

Šířka unášecí drážky [mm]

16.4

Počet efektivních obvodových břitů

10

Celkový počet funkčních břitů nástroje

10

Průměr rozteč. kružnice upínacích šroubů 1 [mm]

66.7
