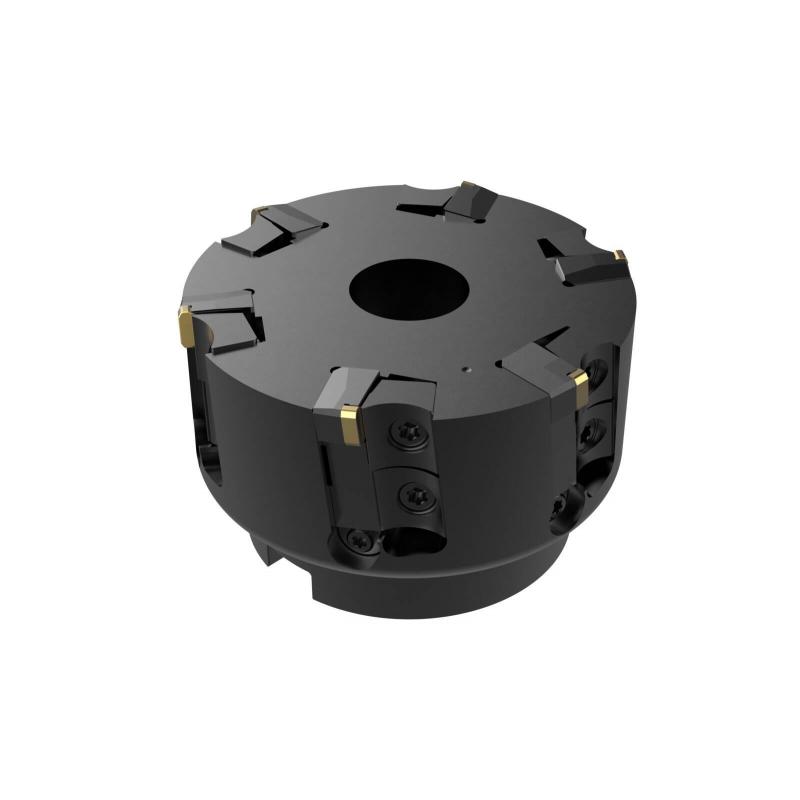

R220.68-0080-T16C-5 Fréza (těleso) pro destičky (VBD) z pokročilých materiálů

Parametry

Čistá hmotnost [kg]

1.688

Maximální otáčky

9600 rpm

Objednací kód produktu

R220.68-0080-T16C-5

Označení produktu ansi

R220.68-0080-T16C-5

Item style code

308-02

Číslo položky

00063812

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

-6.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

63.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

-6.0

Max. hloubka řezu [mm]

14.0

Max. hloubka řezu v bočním směru posuvu [mm]

14.0

Hloubka unášecí drážky [mm]

7.11

Kód provedení výstupu chladiva

0

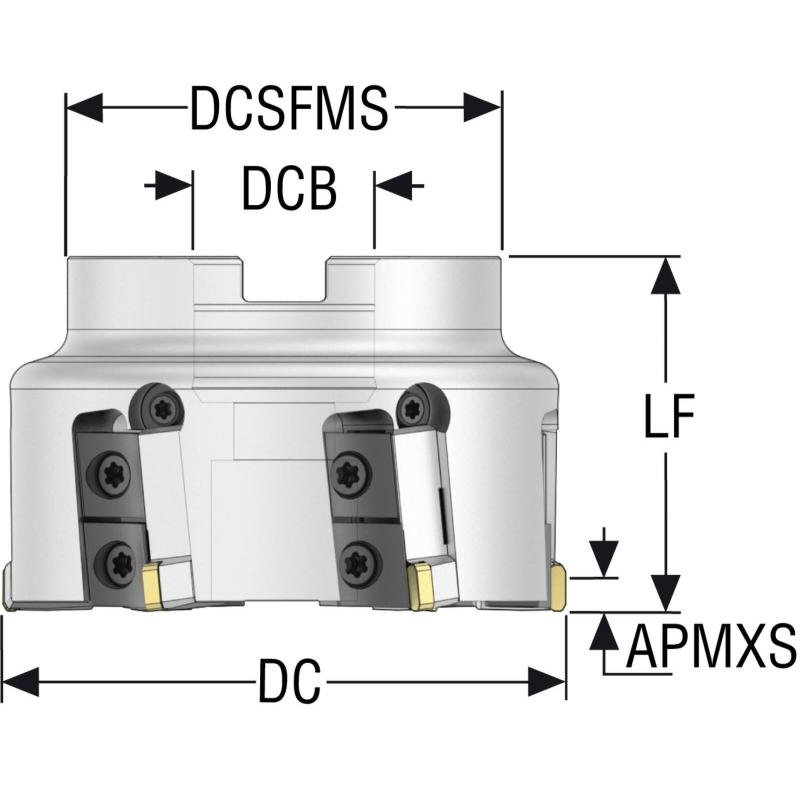

Obráběcí průměr [mm]

80.0

Průměr centrálního otvoru [mm]

27.0

Průměr stykové plochy ze strany stroje [mm]

62.0

Radiální úhel čela [deg]

-6.0

Šířka unášecí drážky [mm]

12.45

Počet efektivních obvodových břitů

5

Celkový počet funkčních břitů nástroje

5
