HSS čtyřhranný protahovací trn SW 4 IBT
protahovací trn čtvercový HSS SW 4 IBT
8 618,41 Kč bez DPH
Čtyřhranný protahovák

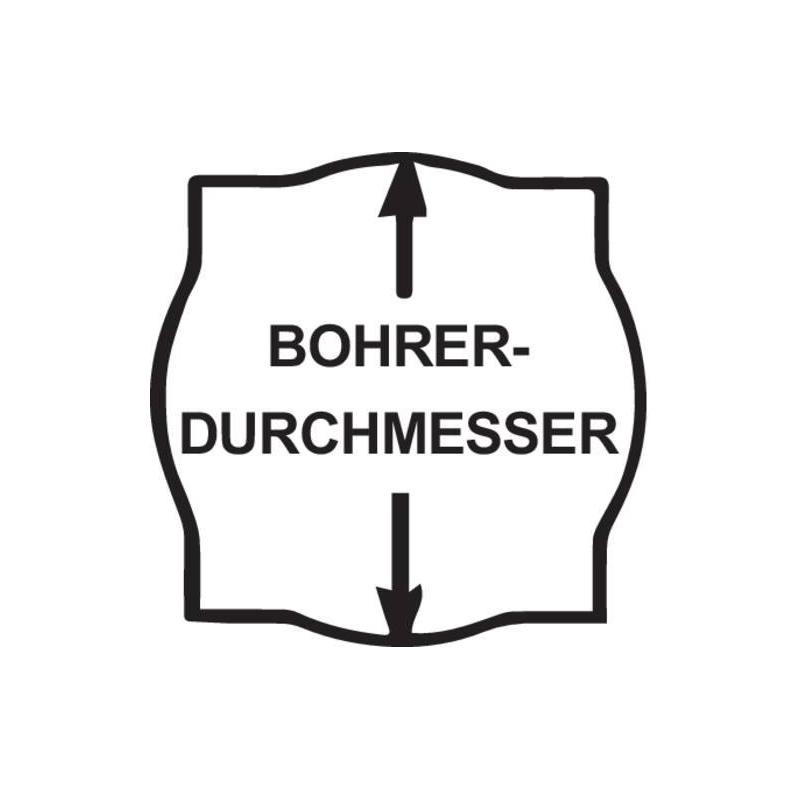

Konstrukce: HSS, s vodicím kolíkem. Ten se umístí do počátečního otvoru obrobku a zajistí kolmé vyrovnání čtvercového vnitřního profilu. Aby bylo zajištěno, že pro krátkou celkovou délku je nutný pouze jeden průchod, je počáteční otvor (tolerance H8) zvolen o něco větší. Řezné plochy jsou ze všech stran přesně broušené a zajišťují čistý povrch.
Použití: Pro úhlově přesnou výrobu vnitřních čtvercových profilů. Nejsou potřeba žádné speciální stroje a časy na přípravu. Pro výrobu strojních prvků, šablon, svařovacích, vrtacích a upínacích přípravků. Úhelník je určen pro ocel, ale lze jej použít i pro litinu, bronz a hliník.
Parametry
- Celková délka
- 141 mm
- Velikost
- SW 4
- SW
- 4 mm
- Tolerance JS9 [mm]
- 4,01-4,02
- Šířka drážky [mm]
- Šířka 4
- Překročení maximální síly [kN]
- 3,4
- Rozměr úhlopříčky [mm]
- 5,28-5,31
- Délka protažení min. [mm]
- 8,0
- Délka protažení max. [mm]
- 16,0
- Výstupní otvor Ø [mm]
- 4,20
