HSS čtyřhranný protahovací trn SW 16 IBT
protahovací trn HSS čtvercový SW 16 IBT
U dodavatele
Expedice do 3 dnů
Čas dodání je na dotaz
Sleva 15%
30 175,19 Kč
35 500,22 Kč
24 938,17 Kč bez DPH
WG-29920040
Čtyřhranný protahovák
Konstrukce: HSS, s vodicím kolíkem. Ten se umístí do počátečního otvoru obrobku a zajistí kolmé vyrovnání čtvercového vnitřního profilu. Aby bylo zajištěno, že pro krátkou celkovou délku je nutný pouze jeden průchod, je počáteční otvor (tolerance H8) zvolen o něco větší. Řezné plochy jsou ze všech stran přesně broušené a zajišťují čistý povrch.
Použití: Pro úhlově přesnou výrobu vnitřních čtvercových profilů. Nejsou potřeba žádné speciální stroje a časy na přípravu. Pro výrobu strojních prvků, šablon, svařovacích, vrtacích a upínacích přípravků. Úhelník je určen pro ocel, ale lze jej použít i pro litinu, bronz a hliník.
WG-29920040
4046368330164
Parametry
- Celková délka
- 427 mm
- Velikost
- SW 16
- SW
- 16 mm
- Tolerance JS9 [mm]
- 16,02-16,05
- Šířka drážky [mm]
- Šířka 16
- Překročení maximální síly [kN]
- 28,0
- Rozměr úhlopříčky [mm]
- 22,30-22,32
- Délka protažení min. [mm]
- 22,0
- Délka protažení max. [mm]
- 44,0

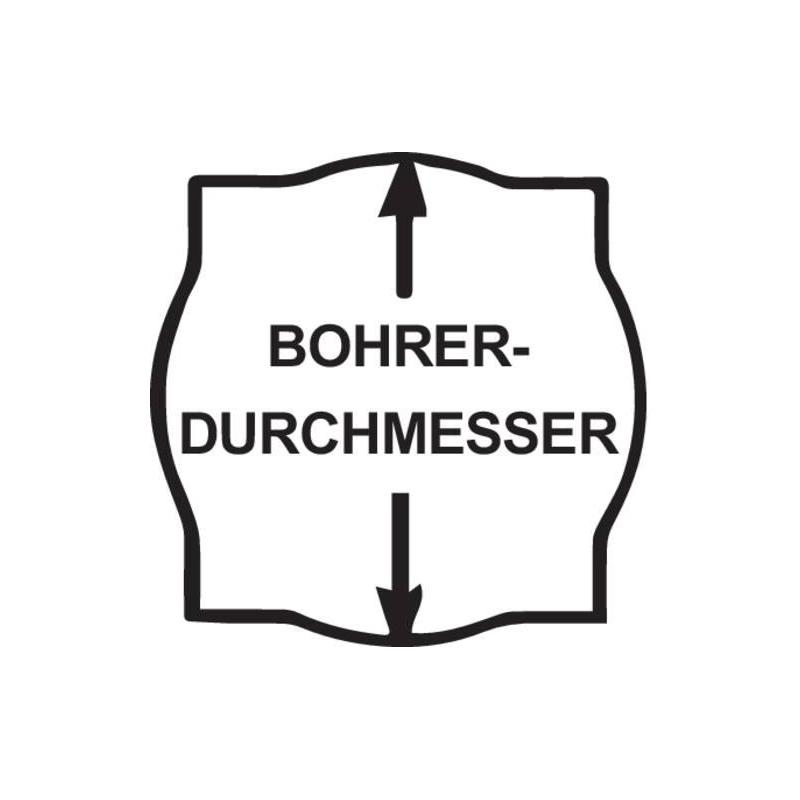

- Výstupní otvor Ø [mm]
- 17,00
