HSS čtyřhranný protahovací trn SW 10 IBT
protahovací trn HSS čtvercový SW 10 IBT
U dodavatele
Expedice do 3 dnů
Čas dodání je na dotaz
Sleva 15%
15 279,44 Kč
17 975,81 Kč
12 627,64 Kč bez DPH
WG-29920025
Čtyřhranný protahovák
Konstrukce: HSS, s vodicím kolíkem. Ten se umístí do počátečního otvoru obrobku a zajistí kolmé vyrovnání čtvercového vnitřního profilu. Aby bylo zajištěno, že pro krátkou celkovou délku je nutný pouze jeden průchod, je počáteční otvor (tolerance H8) zvolen o něco větší. Řezné plochy jsou ze všech stran přesně broušené a zajišťují čistý povrch.
Použití: Pro úhlově přesnou výrobu vnitřních čtvercových profilů. Nejsou potřeba žádné speciální stroje a časy na přípravu. Pro výrobu strojních prvků, šablon, svařovacích, vrtacích a upínacích přípravků. Úhelník je určen pro ocel, ale lze jej použít i pro litinu, bronz a hliník.
WG-29920025
4046368330102
Parametry
- Celková délka
- 276 mm
- Velikost
- SW 10
- SW
- 10 mm
- Tolerance JS9 [mm]
- 10,01-10,04
- Šířka drážky [mm]
- Šířka 10
- Překročení maximální síly [kN]
- 20,0
- Rozměr úhlopříčky [mm]
- 13,80-13,83
- Délka protažení min. [mm]
- 13,0
- Délka protažení max. [mm]
- 22,5

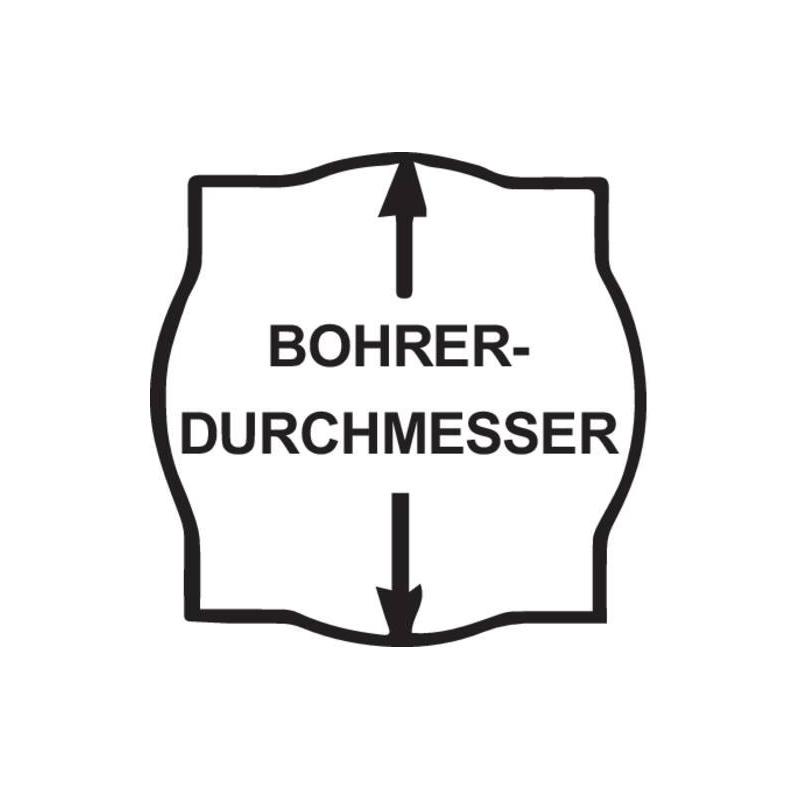

- Výstupní otvor Ø [mm]
- 10,30
