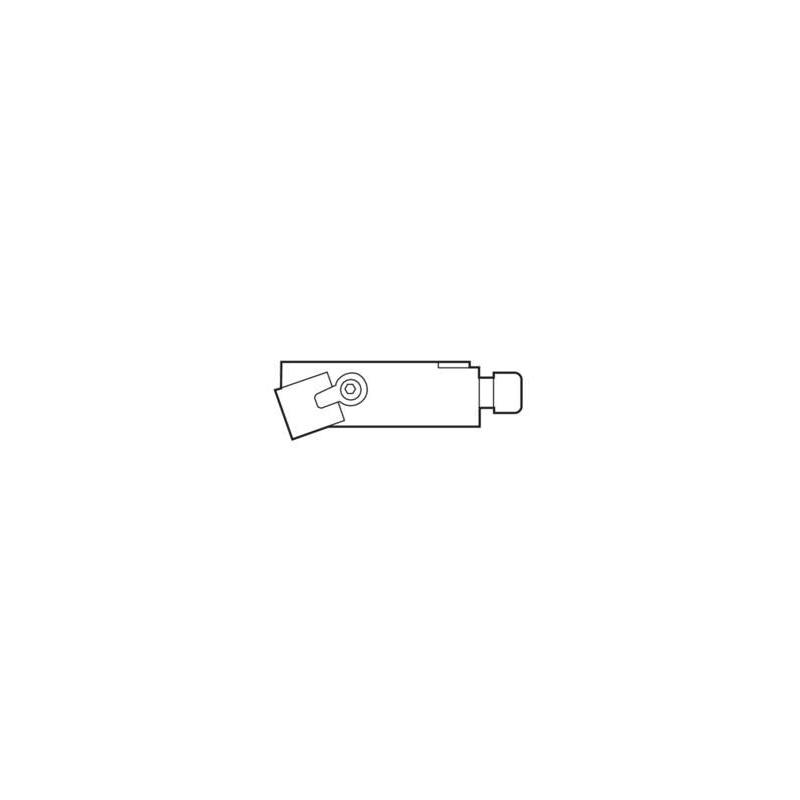

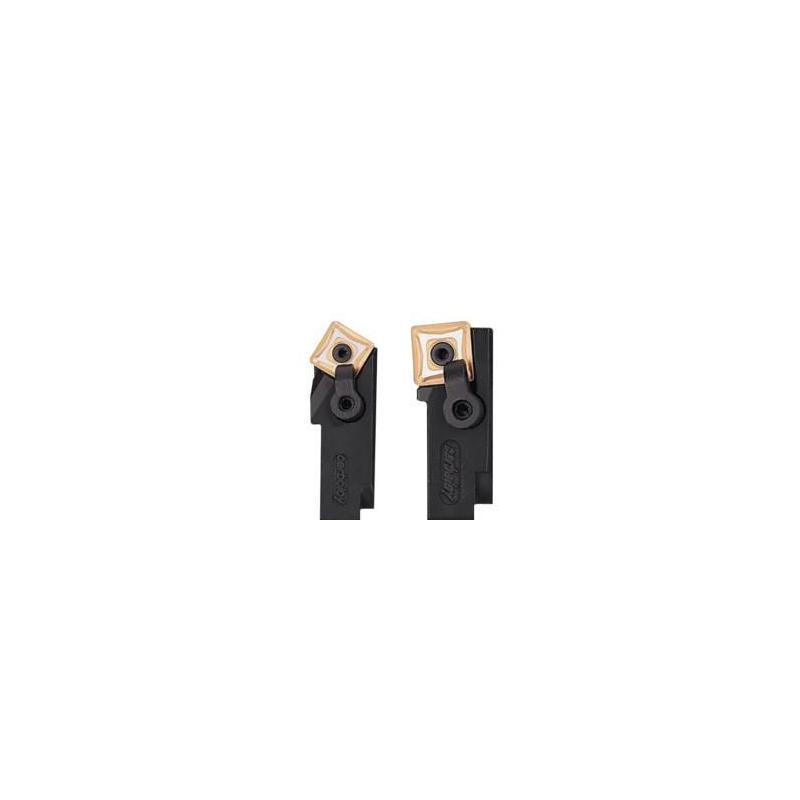

MSTNR-41CX-3 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.04

Celková výška

7.1 mm

Směr řezu [řez]

Right

Objednací kód produktu

MSTNR-41CX-3

Označení produktu ansi

MSTNR-41CX-3

Item style code

000-00

Číslo položky

00036470

Připojení - strana stroje

41CX

Připojení - strana obrobku

SN..32.

Šířka stopky [mm]

11.2

Vlastnosti dodávky chladiva

0

Minimální vnitřní obráběný průměr [mm]

38.1

Ortogonální úhel čela [deg]

-6.0

Výška stopky držáku [mm]

14.3

Systém upínání destiček

M

Úhel nastavení ostří nástroje [deg]

30.0

Kód úhlu břitu nástroje

T

Úhel nastavení ostří v čelním směru posuvu [deg]

160.0

Úhel nastavení ostří v bočním směru posuvu [deg]

30.0

Úhel sklonu [deg]

-10.0

Funkční délka [mm]

50.0

Délka hlavičky [mm]

41.275

Typ upnutí

Cartridges

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

13.5

Axiální úhel čela [deg]

-10.0

Funkční výška [mm]

10.3

Vzdálenost montážního otvoru [mm]

21.336
