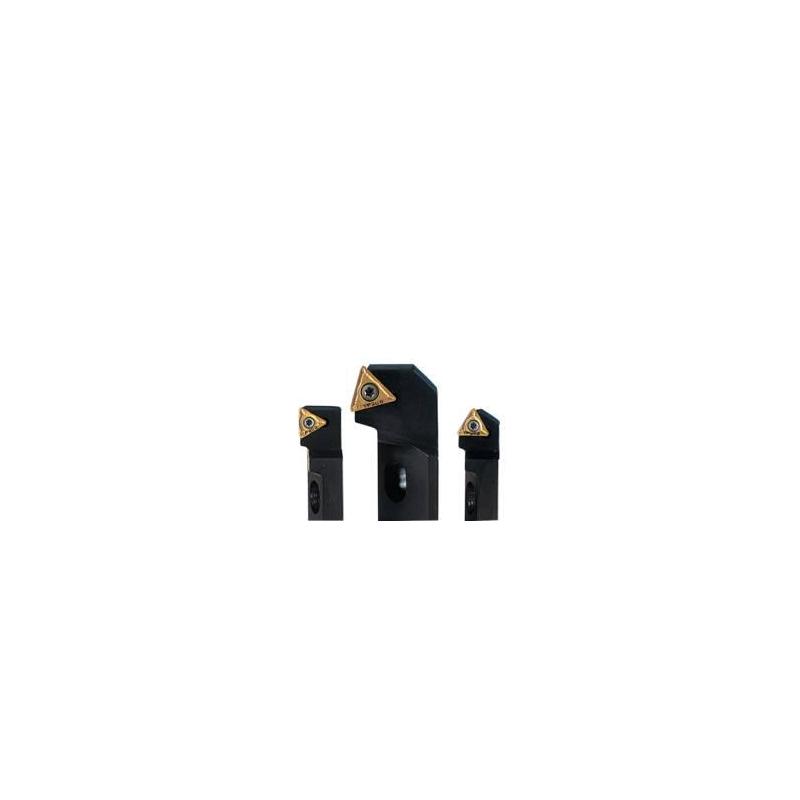

STRCR16CA-16 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.141

Směr řezu [řez]

Right

Objednací kód produktu

STRCR16CA-16

Označení produktu ansi

STRCR16CA-16

Item style code

000-00

Číslo položky

00008747

Připojení - strana stroje

16CA

Kód tvaru destičky

T

Velikost lůžka pro břitovou destičku

1603

Připojení - strana obrobku

TC..16T3.. / TC..32.5.

Šířka stopky [mm]

20.0

Vlastnosti dodávky chladiva

0

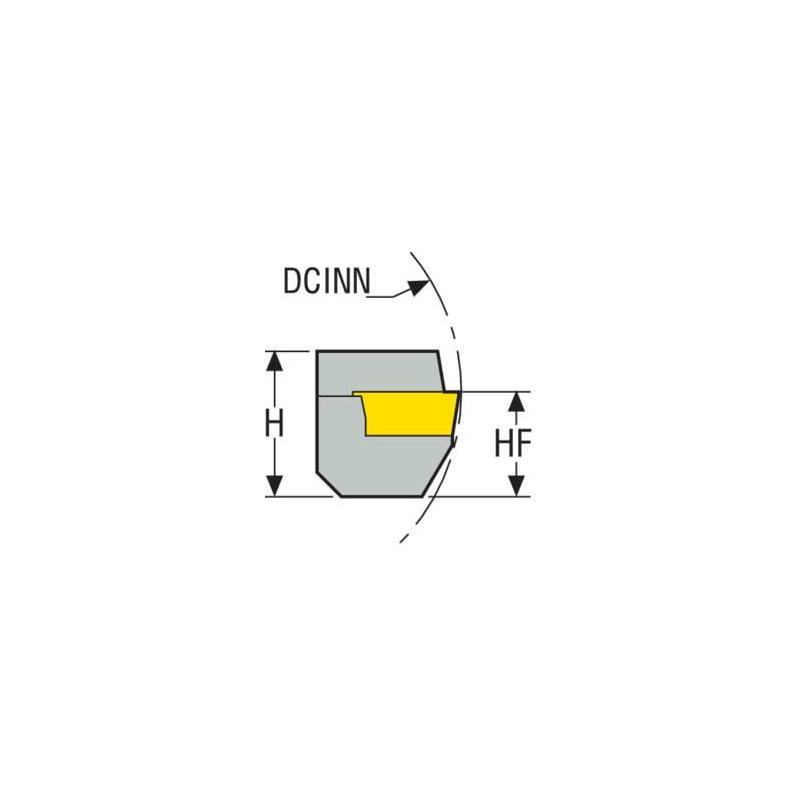

Minimální vnitřní obráběný průměr [mm]

60.0

Ortogonální úhel čela [deg]

-5.0

Výška stopky držáku [mm]

25.0

Systém upínání destiček

S

Úhel nastavení ostří nástroje [deg]

75.0

Kód úhlu břitu nástroje

R

Úhel nastavení ostří v čelním směru posuvu [deg]

135.0

Úhel nastavení ostří v bočním směru posuvu [deg]

75.0

Úhel sklonu [deg]

0.0

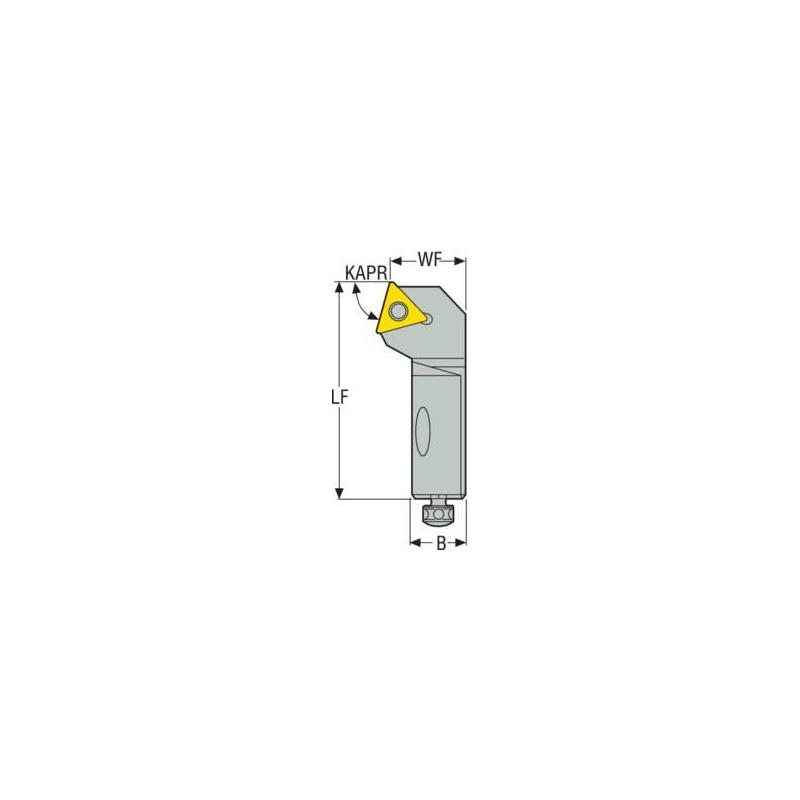

Funkční délka [mm]

63.0

Délka hlavičky [mm]

26.0

Typ upnutí

Cartridges

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

24.96

Axiální úhel čela [deg]

-5.0

Radiální úhel čela [deg]

-5.0

Funkční výška [mm]

16.0
