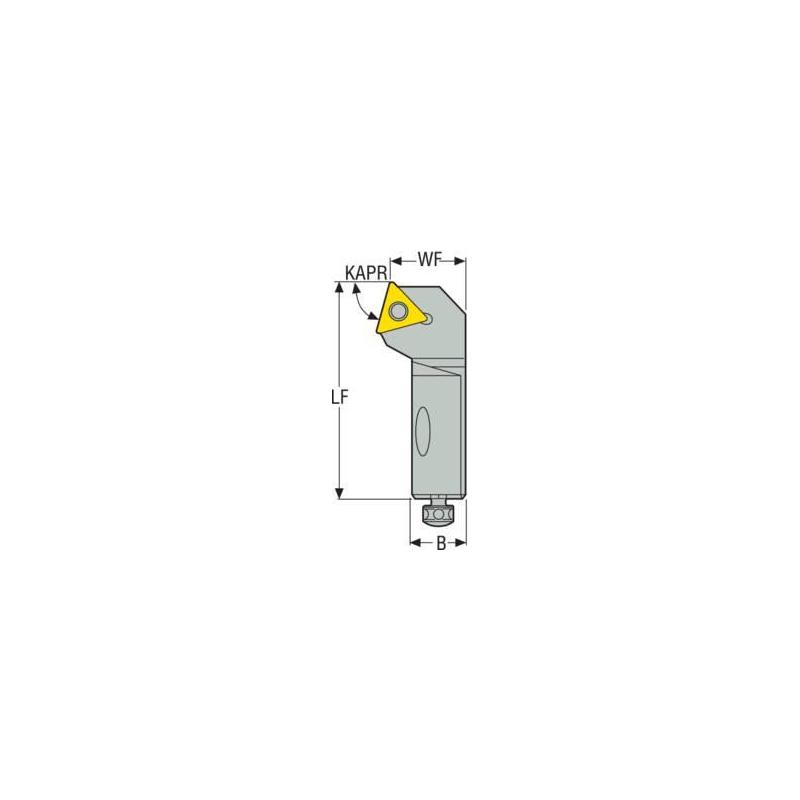

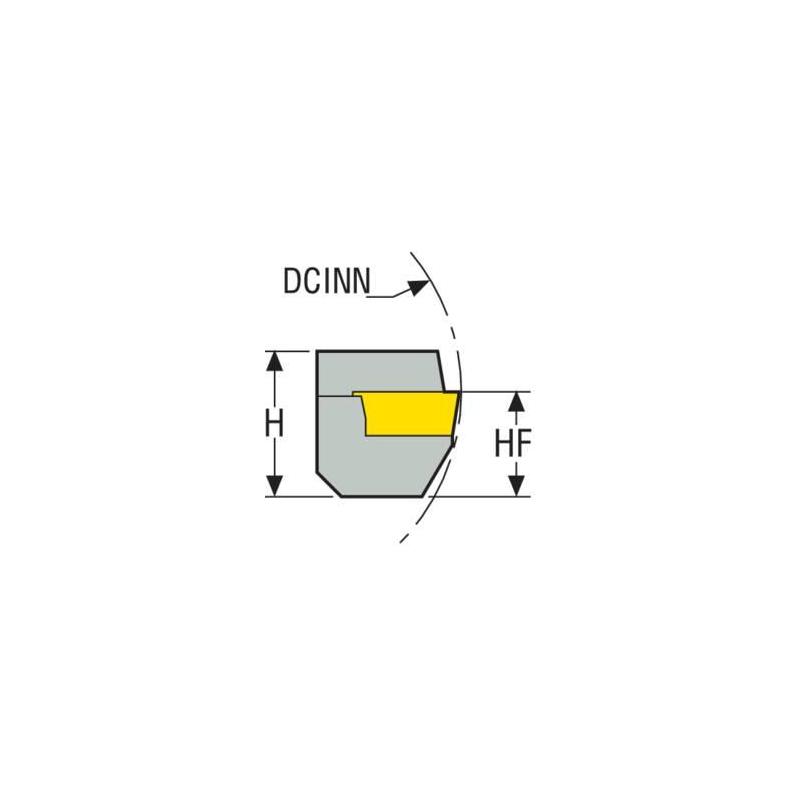

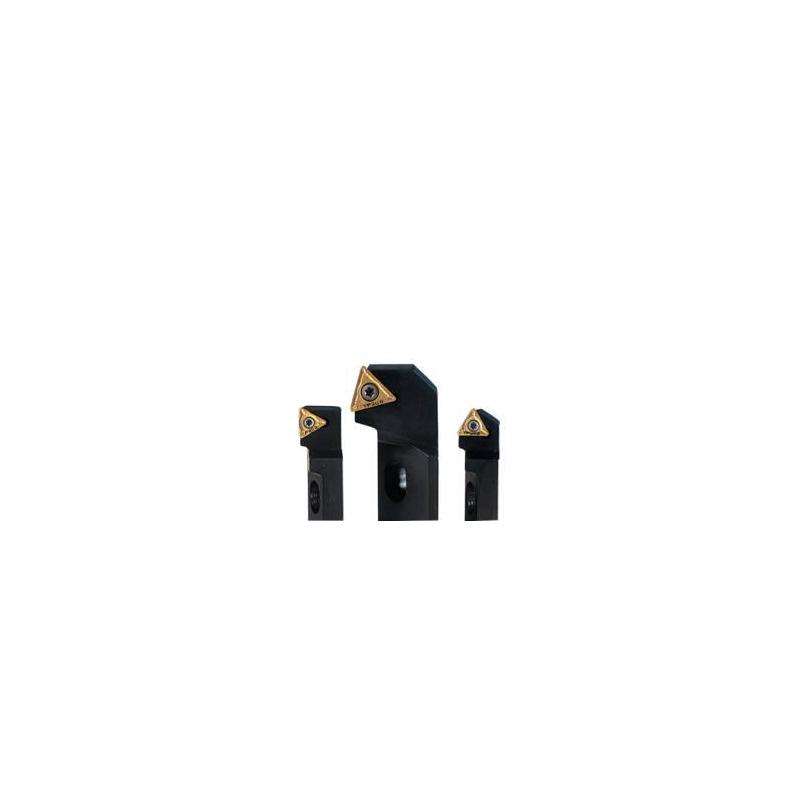

STRCL16CA-22 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.114

Směr řezu [řez]

Left

Objednací kód produktu

STRCL16CA-22

Označení produktu ansi

STRCL-16CA-22

Item style code

000-00

Číslo položky

02585320

Připojení - strana stroje

16CA

Kód tvaru destičky

T

Velikost lůžka pro břitovou destičku

2204

Připojení - strana obrobku

TC..2204.. / TC..43.

Šířka stopky [mm]

17.5

Vlastnosti dodávky chladiva

0

Minimální vnitřní obráběný průměr [mm]

60.0

Ortogonální úhel čela [deg]

0.0

Výška stopky držáku [mm]

20.0

Systém upínání destiček

S

Úhel nastavení ostří nástroje [deg]

75.0

Kód úhlu břitu nástroje

R

Úhel nastavení ostří v čelním směru posuvu [deg]

135.0

Úhel nastavení ostří v bočním směru posuvu [deg]

75.0

Úhel sklonu [deg]

0.0

Funkční délka [mm]

63.0

Délka hlavičky [mm]

29.0

Typ upnutí

Cartridges

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

25.0

Axiální úhel čela [deg]

0.0

Radiální úhel čela [deg]

0.0

Funkční výška [mm]

16.0
