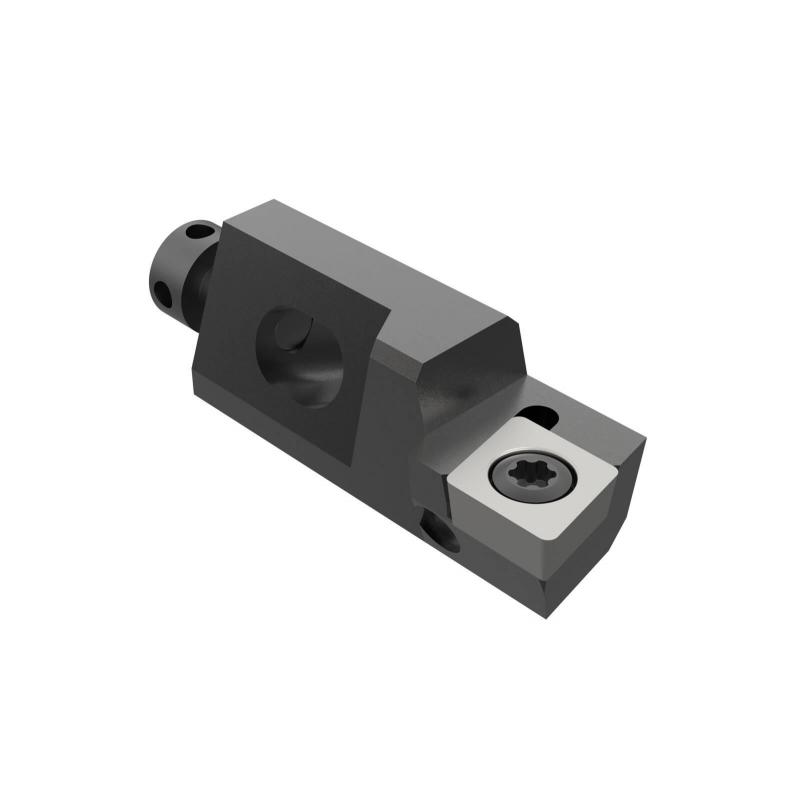

SCGCL08CA-06 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.01

Směr řezu [řez]

Left

Objednací kód produktu

SCGCL08CA-06

Označení produktu ansi

SCGCL-08CA-06

Item style code

000-00

Číslo položky

00008883

Připojení - strana stroje

08CA

Kód tvaru destičky

C

Velikost lůžka pro břitovou destičku

0602

Připojení - strana obrobku

CC..0602.. / CC..21.5.

Šířka stopky [mm]

7.0

Vlastnosti dodávky chladiva

0

Minimální vnitřní obráběný průměr [mm]

25.0

Ortogonální úhel čela [deg]

0.0

Výška stopky držáku [mm]

11.0

Systém upínání destiček

S

Úhel nastavení ostří nástroje [deg]

90.0

Kód úhlu břitu nástroje

G

Úhel nastavení ostří v čelním směru posuvu [deg]

100.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Úhel sklonu [deg]

0.0

Funkční délka [mm]

32.0

Délka hlavičky [mm]

9.5

Typ upnutí

Cartridges

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

9.96

Max. radiální hloubka řezu [mm]

0.21

Axiální úhel čela [deg]

0.0

Radiální úhel čela [deg]

0.0

Funkční výška [mm]

8.0
