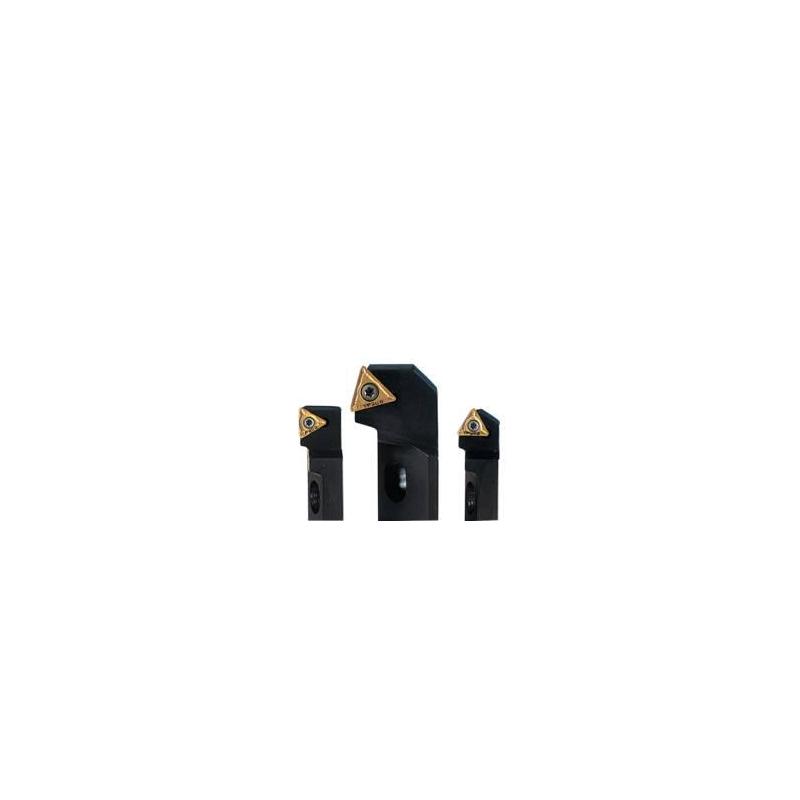

STTCL16CA-16 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

0.122

Směr řezu [řez]

Left

Objednací kód produktu

STTCL16CA-16

Označení produktu ansi

STTCL-16CA-16

Item style code

000-00

Číslo položky

00009194

Připojení - strana stroje

16CA

Kód tvaru destičky

T

Velikost lůžka pro břitovou destičku

1603

Připojení - strana obrobku

TC..16T3.. / TC..32.5.

Šířka stopky [mm]

20.0

Vlastnosti dodávky chladiva

0

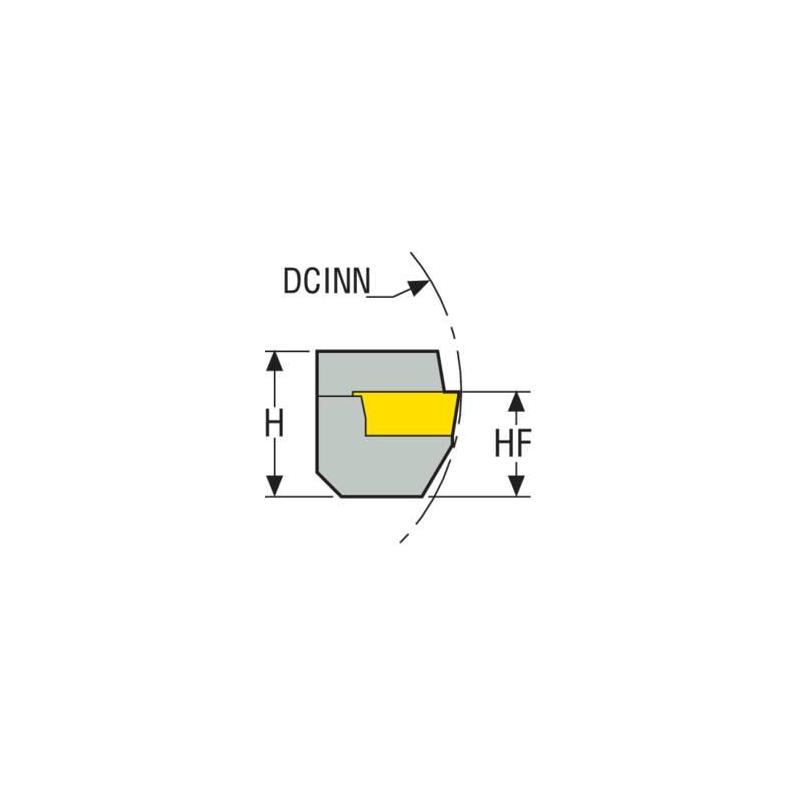

Minimální vnitřní obráběný průměr [mm]

60.0

Ortogonální úhel čela [deg]

-4.0

Výška stopky držáku [mm]

25.0

Systém upínání destiček

S

Úhel nastavení ostří nástroje [deg]

60.0

Kód úhlu břitu nástroje

T

Úhel nastavení ostří v čelním směru posuvu [deg]

150.0

Úhel nastavení ostří v bočním směru posuvu [deg]

60.0

Úhel sklonu [deg]

0.0

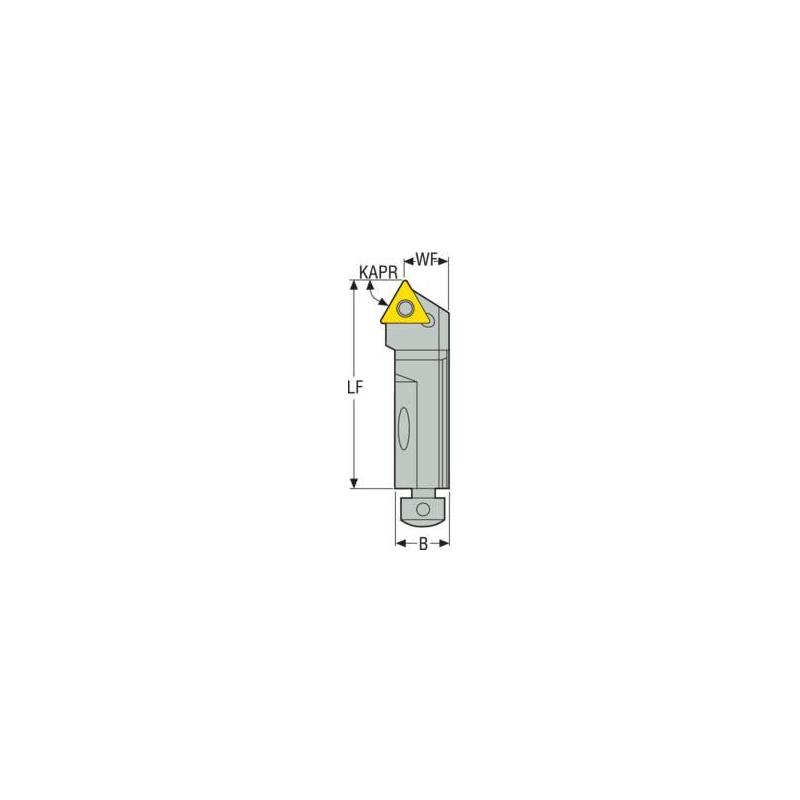

Funkční délka [mm]

63.0

Délka hlavičky [mm]

26.0

Typ upnutí

Cartridges

Verze (vnitřní/vnější/obě)

Internal

Funkční šířka [mm]

14.96

Axiální úhel čela [deg]

-4.0

Radiální úhel čela [deg]

-4.0

Funkční výška [mm]

16.0
