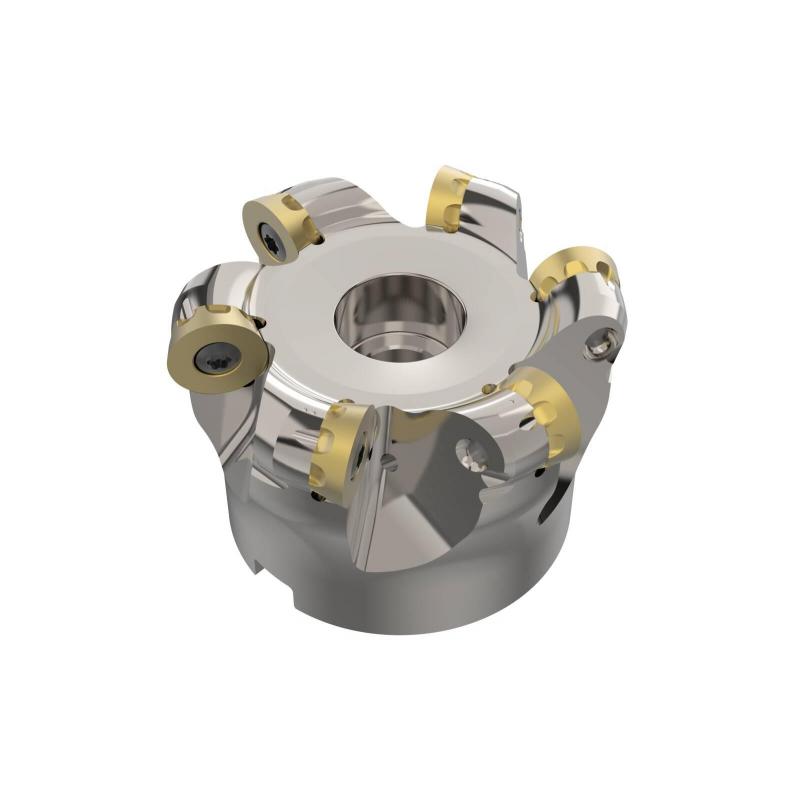

R220.29I-03.00-08.6A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.893

Maximální otáčky

7700 rpm

Objednací kód produktu

R220.29I-03.00-08.6A

Označení produktu ansi

R220.29I-03.00-08-6A

Item style code

308-01

Číslo položky

03278996

Datamatrix on item

0

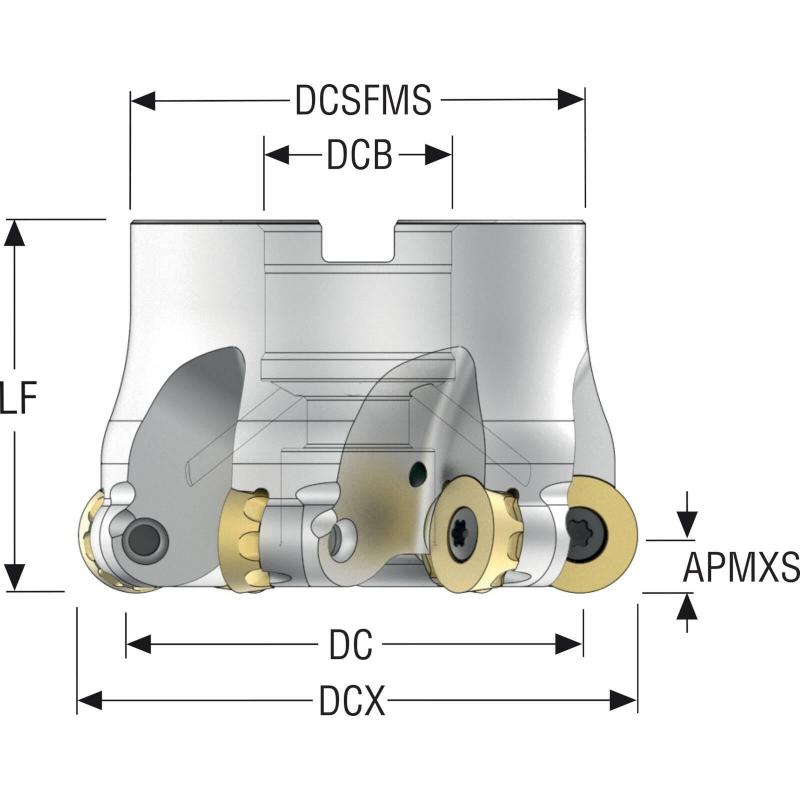

Maximální obráběný průměr [mm]

76.2

Funkční délka [mm]

50.8

Max. úhel zafrézování [deg]

5.3

Typ upnutí

Arbor

Axiální úhel čela [deg]

4.0

Max. hloubka řezu [mm]

8.0

Max. hloubka řezu v bočním směru posuvu [mm]

8.0

Hloubka unášecí drážky [mm]

5.7

Obráběcí průměr [mm]

60.34

Průměr centrálního otvoru [mm]

25.4

Průměr stykové plochy ze strany stroje [mm]

61.0

Radiální úhel čela [deg]

-4.0

Šířka unášecí drážky [mm]

9.7

Počet efektivních obvodových břitů

6

Celkový počet funkčních břitů nástroje

6

Max. hloubka řezu v čelním směru posuvu [mm]

8.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

150.4

Minimální průměr otvoru pro šroubovou interpolaci [mm]

136.68
