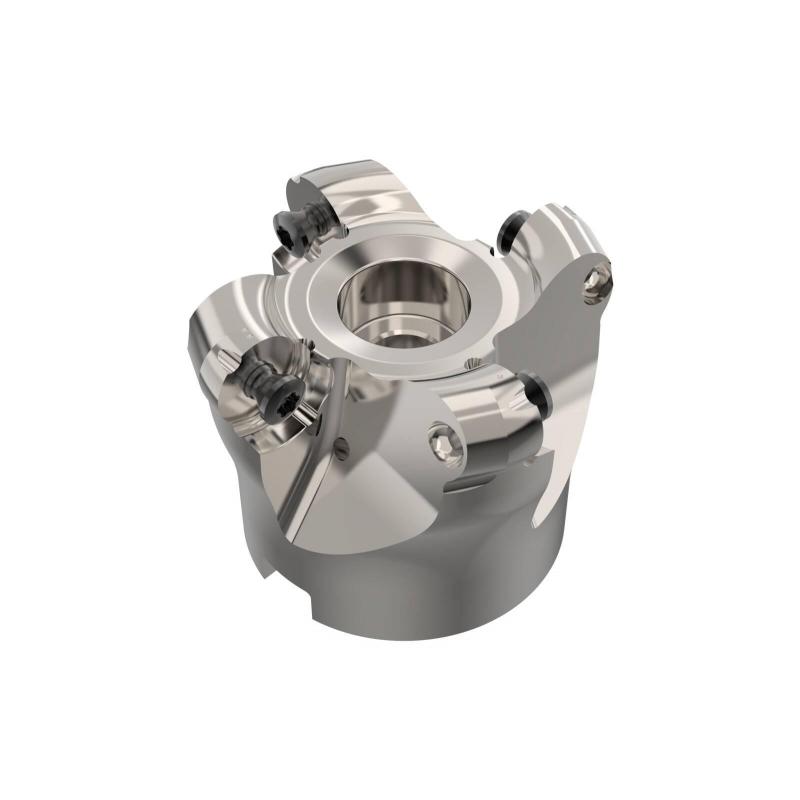

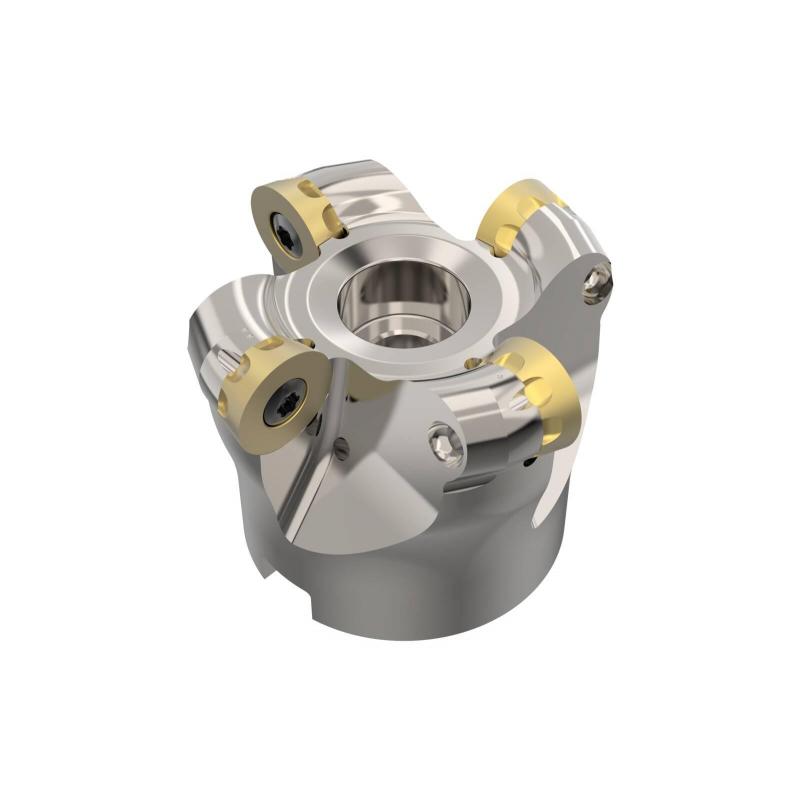

R220.29I-0063-08.4A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.536

Maximální otáčky

8700 rpm

Objednací kód produktu

R220.29I-0063-08.4A

Označení produktu ansi

R220.29I-0063-08.4A

Item style code

308-01

Číslo položky

03278980

Datamatrix on item

0

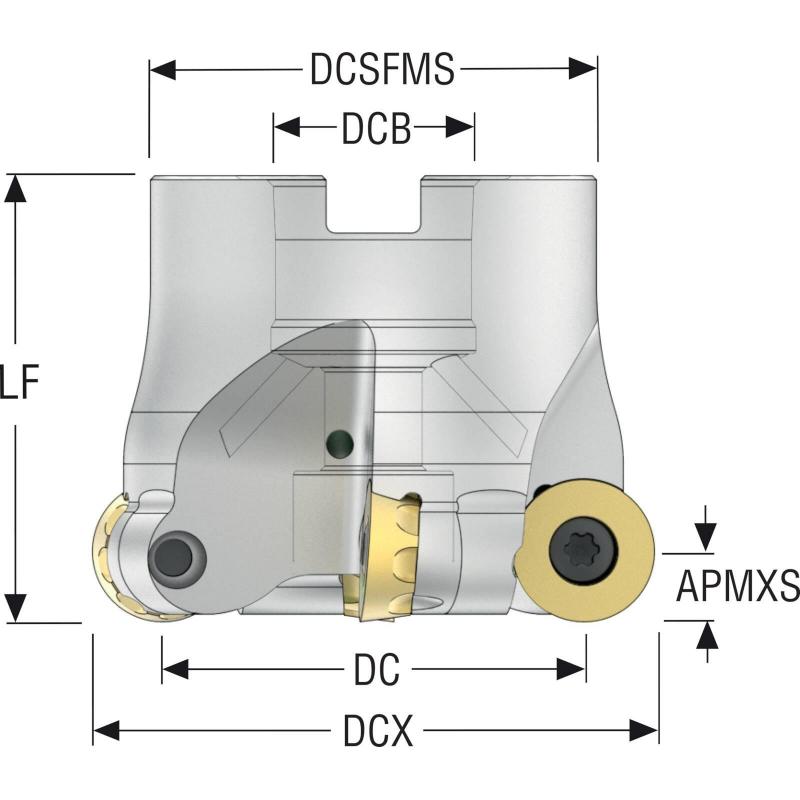

Maximální obráběný průměr [mm]

63.0

Funkční délka [mm]

50.0

Max. úhel zafrézování [deg]

7.5

Typ upnutí

Arbor

Axiální úhel čela [deg]

4.0

Max. hloubka řezu [mm]

8.0

Max. hloubka řezu v bočním směru posuvu [mm]

8.0

Hloubka unášecí drážky [mm]

6.3

Obráběcí průměr [mm]

47.1

Průměr centrálního otvoru [mm]

22.0

Průměr stykové plochy ze strany stroje [mm]

49.0

Radiální úhel čela [deg]

-4.0

Šířka unášecí drážky [mm]

10.4

Počet efektivních obvodových břitů

4

Celkový počet funkčních břitů nástroje

4

Max. hloubka řezu v čelním směru posuvu [mm]

8.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

124.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

110.2
