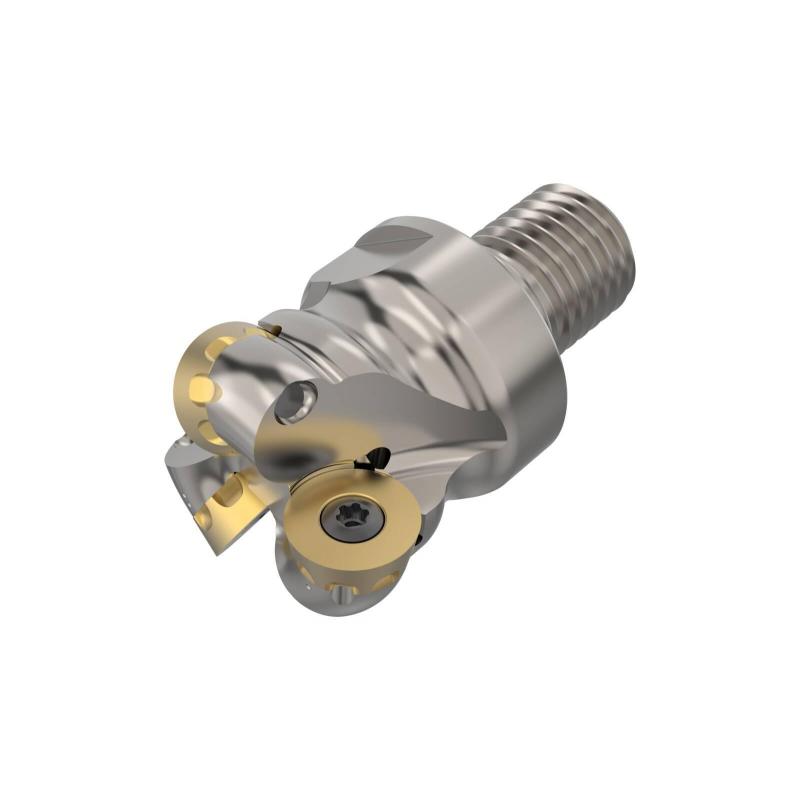

R217.29I-2040.RE-08.3A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.244

Maximální otáčky

10900 rpm

Objednací kód produktu

R217.29I-2040.RE-08.3A

Označení produktu ansi

R217.29I-2040.RE-08.3A

Item style code

307-05

Číslo položky

03278977

Datamatrix on item

0

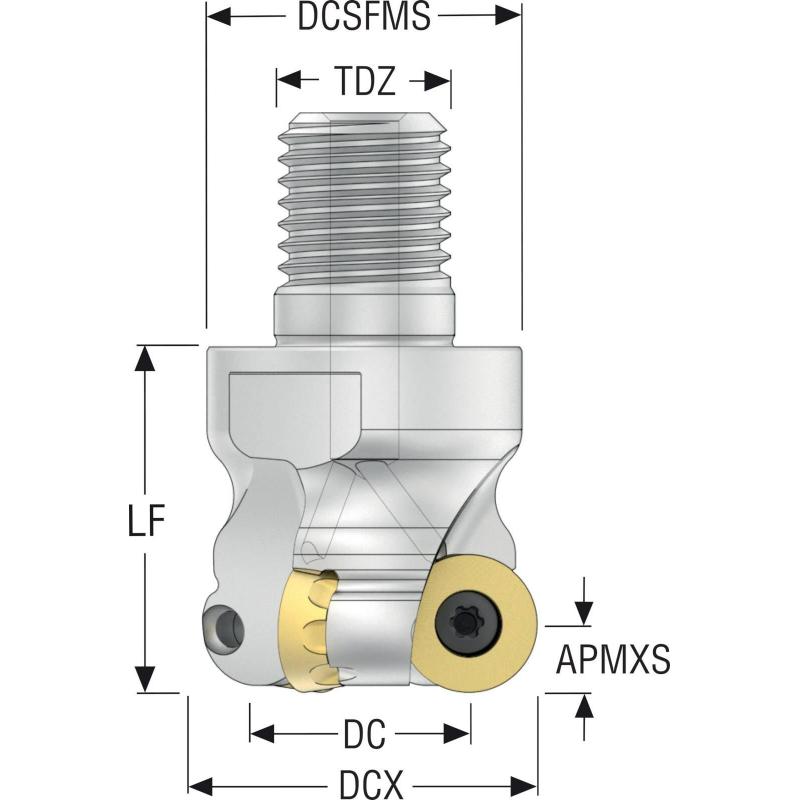

Velikost závitu

M20

Maximální obráběný průměr [mm]

40.0

Funkční délka [mm]

40.0

Max. úhel zafrézování [deg]

2.4

Typ upnutí

Combimaster

Axiální úhel čela [deg]

4.0

Max. hloubka řezu [mm]

8.0

Max. hloubka řezu v bočním směru posuvu [mm]

8.0

Obráběcí průměr [mm]

24.2

Průměr stykové plochy ze strany stroje [mm]

36.5

Radiální úhel čela [deg]

-4.0

Počet efektivních obvodových břitů

3

Celkový počet funkčních břitů nástroje

3

Max. hloubka řezu v čelním směru posuvu [mm]

8.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

78.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

64.4

Krouticí moment spoje [Nm]

120.0

Velikost klíče

32
