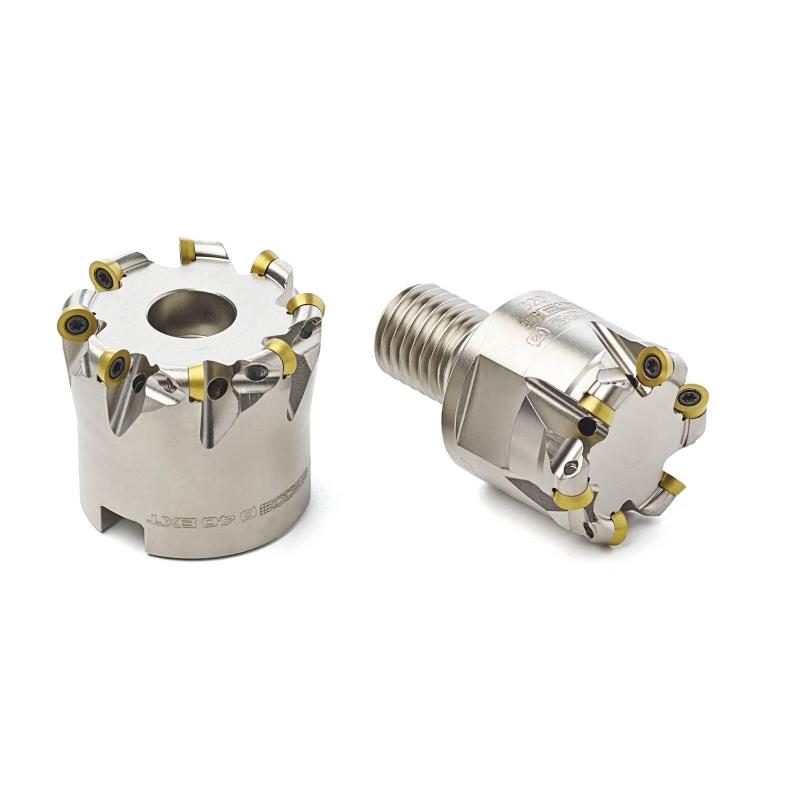

R217.29-1225.RE-03.5A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.084

Maximální otáčky

23200 rpm

Objednací kód produktu

R217.29-1225.RE-03.5A

Označení produktu ansi

R217.29-1225.RE-03.5A

Item style code

307-05

Číslo položky

02427386

Datamatrix on item

0

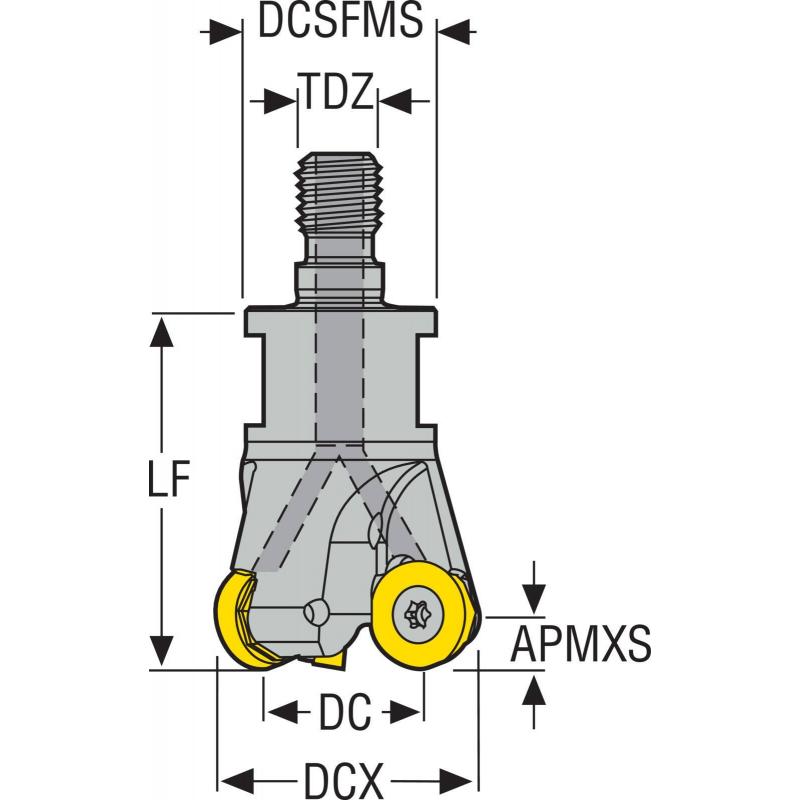

Velikost závitu

M12

Maximální obráběný průměr [mm]

25.0

Funkční délka [mm]

28.0

Max. úhel zafrézování [deg]

6.76

Typ upnutí

Combimaster

Axiální úhel čela [deg]

3.0

Max. hloubka řezu [mm]

3.0

Max. hloubka řezu v bočním směru posuvu [mm]

3.0

Obráběcí průměr [mm]

19.0

Průměr stykové plochy ze strany stroje [mm]

23.0

Radiální úhel čela [deg]

0.0

Počet efektivních obvodových břitů

5

Celkový počet funkčních břitů nástroje

5

Max. hloubka řezu v čelním směru posuvu [mm]

3.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

48.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

44.0

Krouticí moment spoje [Nm]

60.0

Velikost klíče

19.0
