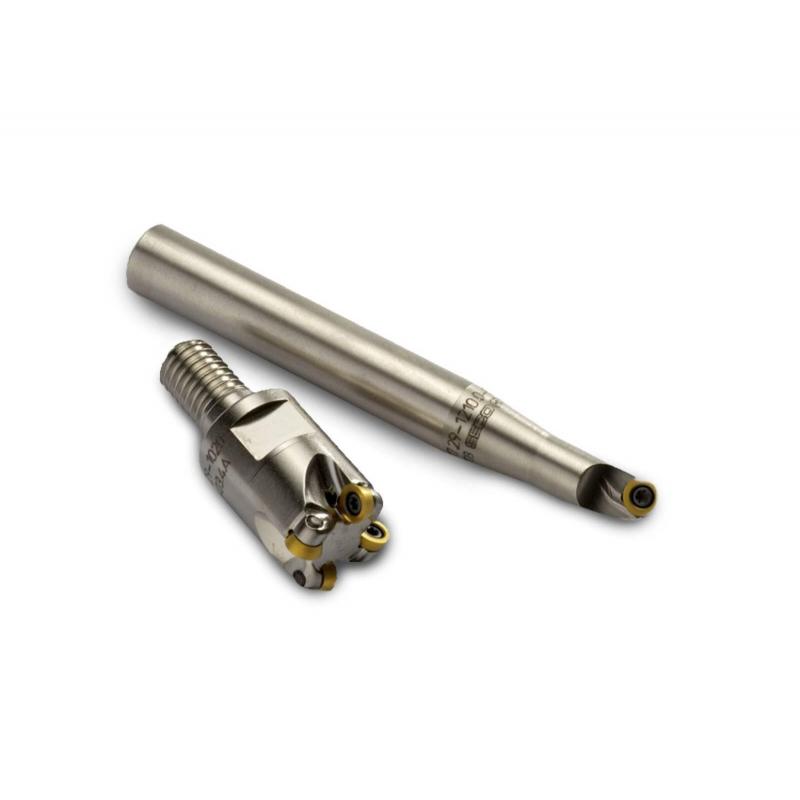

R217.29-1.25-16RE-03.6A Fréza (těleso) kopírovací

Parametry

Čistá hmotnost [kg]

0.18

Maximální otáčky

20000 rpm

Objednací kód produktu

R217.29-1.25-16RE-03.6A

Označení produktu ansi

R217.29-01.25-16RE-03-6A

Item style code

307-05

Číslo položky

00096944

Datamatrix on item

0

Velikost závitu

M16

Maximální obráběný průměr [mm]

31.75

Funkční délka [mm]

27.94

Max. úhel zafrézování [deg]

4.7

Typ upnutí

Combimaster

Axiální úhel čela [deg]

3.0

Max. hloubka řezu [mm]

3.0

Max. hloubka řezu v bočním směru posuvu [mm]

3.0

Obráběcí průměr [mm]

25.75

Průměr stykové plochy ze strany stroje [mm]

30.0

Radiální úhel čela [deg]

0.0

Počet efektivních obvodových břitů

6

Celkový počet funkčních břitů nástroje

6

Max. hloubka řezu v čelním směru posuvu [mm]

3.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

61.5

Minimální průměr otvoru pro šroubovou interpolaci [mm]

57.5

Krouticí moment spoje [Nm]

80.0

Velikost klíče

26.9875
